Châssis Monofil de profilage CNC : Profilage automatisé de pierres tombales et monuments

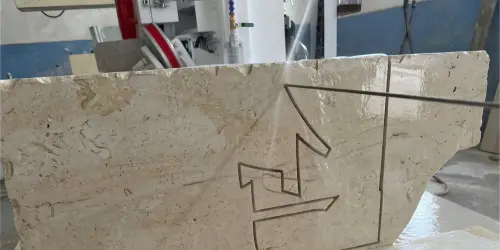

Oui. Cette machine convient parfaitement à la découpe des formes courbes et irrégulières courantes dans la conception de pierres tombales et ouvrages mémoriels.

Efficacité de la découpe des courbes
De nombreux produits funéraires présentent des arcs, parties arrondies ou des contours non rectangulaires. Le pilotage CNC du fil permet de suivre précisément les trajectoires courbes, évitant d’approcher la forme par de multiples coupes droites successives.

Ce procédé permet de :

• Préserver la forme initiale conçue

• Limiter l’ébréchure des chants lors du passage de courbes

• Éviter les erreurs cumulées dues aux repositionnements

Domaines d’application privilégiés

• Stèles arrondies

• Plaques commémoratives courbes

• Eléments décoratifs pour monuments

Points à vérifier avant décision
Vérifiez le rayon de courbure minimal admissible et si vos conceptions réclament des coupes courbes continues plutôt qu’une succession de segments droits.

Oui. Ce fil diamanté convient à la découpe du granit et d’autres pierres dures fréquemment employées pour les tombales et monuments.

Découpe au fil diamanté sur pierres dures
Le granit et les pierres naturelles dures sollicitent fortement les lames conventionnelles, en particulier lors de coupes longues. Le fil diamanté répartit l’effort sur toute sa longueur, assurant une meilleure stabilité en usinage de matériaux durs.

Ce procédé convient pour :

• Pierres tombales en granit

• Monuments en pierre naturelle dure

• Matériaux denses pour lesquels toute détérioration des chants est coûteuse

Précautions liées aux matériaux

• Plus la pierre est dure, plus la vitesse de coupe doit être basse

• Les paramètres de coupe sont à ajuster selon la nature du matériau

Points à vérifier avant décision
Vérifiez la gamme de matériaux pierreux traités et si une seule machine doit couvrir la totalité de vos besoins en types de matériaux.

Oui. La machine traite aussi bien des stèles ou pierres funéraires uniques sur mesure que des séries répétitives de monuments, sans besoin de programmation CNC.

Gestion des découpes sur mesure et répétitives
Dinosaw utilise un système de contrôle développé en interne pour l’usinage de pierre. Les parcours de découpe sont générés directement par importation CAO des dessins, sans écriture de programme CNC.

Pour les travaux personnalisés, de nouveaux plans peuvent être importés à la demande. Pour les séries, le même fichier de coupe est réemployé afin d’assurer une géométrie identique à chaque pièce.

Optimisation de l’utilisation quotidienne

• Aucune programmation CNC requise

• Process identique pour commandes sur mesure ou en série

• Changement de dessin rapide et simplifié

Points à vérifier avant décision
Vérifiez la compatibilité de vos formats de plans et la proportion de commandes personnalisées vs modèles répétés dans votre production.

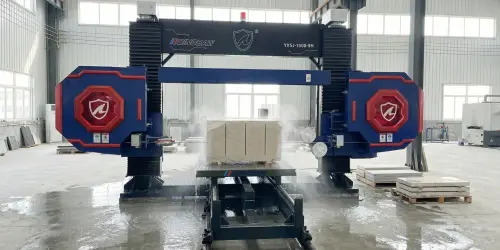

Oui. Lorsque vous découpez des modèles identiques, plusieurs blocs de pierre peuvent être disposés côte à côte et usinés en une seule opération.

Gain de productivité par découpe parallèle
Pour des séries de monuments ou pierres tombales identiques, les blocs sont alignés et bridés ensemble. Le fil diamanté suit un seul parcours, ce qui permet de traiter tous les blocs à la fois.

Cette méthode :

• Augmente la production par cycle de coupe

• Garanti la conformité dimensionnelle de chaque pièce

• Réduit le temps total pour les commandes récurrentes

Cette méthode est couramment employée avec Dinosaw pour la production normalisée de monuments ou pierres tombales.

Points à vérifier avant décision

• Uniformité dimensionnelle des blocs

• Nombre de blocs alignables en toute sécurité

• Contraintes d’outillage et d’espace pour la découpe parallèle

La découpe au fil diamanté améliore la qualité des chants en maintenant une pression de coupe stable tout au long du processus, contrairement à la découpe à la lame qui génère des forces irrégulières.

Pourquoi des éclats apparaissent-ils lors de la découpe de monuments
Lors de la découpe de granit épais ou de pierre monumentale, les éclats sur les chants résultent généralement de fluctuations de la force de coupe. Lorsque la résistance interne varie, les lames ont tendance à exercer une pression excessive à certains endroits, notamment vers la fin de la coupe.

Comment Dinosaw maintient des résultats de coupe stables
Dinosaw Machine utilise un système de commande servo de précision associé à des capteurs de pression. Le système ajuste automatiquement les paramètres de coupe en temps réel afin de garantir une pression de coupe constante au niveau du fil diamante. Cela permet de :

• Prévenir les pics soudains de force

• Réduire l’écaillage des chants sur les surfaces visibles

• Diminuer le risque de rupture du fil

La structure à colonnes moulées de la machine améliore encore la stabilité lors des longues coupes, limitant au maximum les vibrations susceptibles d'endommager les chants.

À vérifier avant votre décision
Confirmez si la qualité des chants et la réduction des travaux de finition sont des critères importants pour votre activité de monuments funéraires.

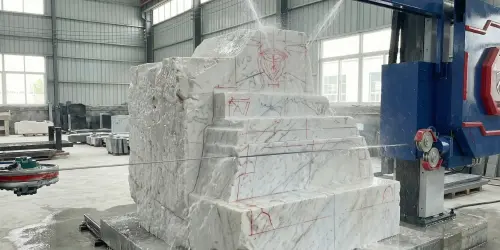

Oui. Cette machine est conçue pour traiter des blocs monumentaux épais ou grand format avec une performance de coupe stable.

Pourquoi la stabilité est-elle cruciale pour les blocs épais
Les pierres monumentales épaisses nécessitent des coupes longues et continues. Toute vibration ou fluctuation de la force augmente le risque de rupture du fil ou d'écarts dimensionnels.

Comment Dinosaw assure la fiabilité en coupe épaisse

• Le contrôle servo de précision garantit le déplacement fluide du fil

• Les capteurs de pression ajustent automatiquement la force de coupe

• La structure à colonnes moulées améliore la rigidité globale de la machine

Cette combinaison permet de maintenir la stabilité de la coupe, même lors de cycles longs sur le granit épais ou des blocs monumentaux de grand format.

À vérifier avant votre décision
Vérifiez l’épaisseur maximale des blocs et si les cycles de coupe longs et ininterrompus font partie de votre production au quotidien.

La machine garantit une précision de coupe de ±1 mm avec une constance élevée sur des pièces répétées.

Pourquoi la régularité est-elle difficile à obtenir sur les monuments
Les monuments nécessitent souvent plusieurs pièces à ajuster ensemble. Toute petite déviation lors de la découpe entraîne des jours visibles et un ajustement supplémentaire sur site.

Comment la précision est-elle garantie

• La commande de mouvements par servo assure un positionnement précis

• La pression de coupe stabilisée réduit les écarts causés par la variation de résistance

• La structure rigide à colonnes moulées limite la déformation mécanique

L’ensemble de ces facteurs permet de garantir la cohérence dimensionnelle des pièces, même en cas de lots distincts.

À vérifier avant votre décision
Validez que la précision de ±1 mm répond à vos exigences d’assemblage et d’installation.

Non. Aucune compétence en programmation CNC n’est requise et le fonctionnement est pensé pour la simplicité dans les ateliers de taille de pierre.

Comment l’utilisation est simplifiée
Le système développé par Dinosaw Machine permet d’importer directement les plans pour la découpe. Les opérateurs n’ont pas à écrire de code CNC. Grâce à l’accompagnement des techniciens lors de l’installation et la formation, un ouvrier doté d'une expérience de base en machines à pierre peut rapidement prendre l’équipement en main.

Quelles sont les tâches des opérateurs

• Charger le plan de découpe

• Définir les paramètres de coupe de base

• Surveiller l’avancement de la coupe

Le système assure en continue le suivi des conditions de coupe et gère automatiquement les ajustements de paramètres.

À vérifier avant votre décision
Confirmez les formats de plans acceptés et si vos opérateurs ont une expérience de base sur les machines à pierre.

Le fil diamanté peut ne pas être la solution la plus appropriée lorsque la vitesse prévaut sur la précision et la stabilité.

Situations où la découpe au fil diamanté est moins pertinente

• Coupes droites simples sans exigences de forme ni de précision

• Découpe brute à très fort volume

• Applications tolérant de légers dommages sur les champs

Pourquoi cette distinction est essentielle
La découpe au fil diamanté Dinosaw Machine privilégie le contrôle stable de la pression, le mouvement précis et la fiabilité de coupe. Ces atouts se révèlent lorsque la qualité, le taux de pièces conformes et la régularité sont des impératifs.

Autres avantages opérationnels à prendre en compte

• Le système surveille et enregistre les données de coupe

• Toute condition anormale déclenche une alerte automatique

• Les données et l’avancement de la coupe peuvent être consultés à distance sur un appareil mobile

Ces fonctionnalités permettent aux opérateurs de détecter rapidement les incidents pour mieux maîtriser la production, particulièrement lors de cycles longs.

À vérifier avant votre décision
Déterminez si votre priorité est une coupe maîtrisée, fiable, avec traçabilité des données, ou la productivité maximale en enlèvement de matière.

Ces deux équipements assurent des fonctions distinctes sur une même ligne de production. Le fil diamanté sert à débiter les bruts et les profils 3D de monuments à partir de blocs — neuf tombales épaisses sont obtenues en parallèle par lot sur cette machine — tandis que la machine de gravure réalise les inscriptions, portraits et reliefs après le profilage. La plupart des fabricants de monuments débutent par le fil diamanté, puis finalisent l’ouvrage avec la graveuse.

Neuf pierres tombales épaisses ont été découpées en parallèle dans une production client référencée. La quantité de pièces par lot dépend de l'épaisseur des ouvrages et de la largeur de coupe disponible ; ainsi, des monuments plus fins peuvent être répartis sur des lots plus importants. Dinosaw Machine calcule la quantité optimale réalisable à partir des dimensions de vos produits avant la configuration.
