Analizzati i principi di ingegneria dei nostri macchinari a filo diamantato CNC. Fornite informazioni sull'architettura, componenti principali e vantaggi tecnici per il taglio di materiali fragili.

Sintesi: Principali Vantaggi Tecnici

  • Processo abrasivo a bassa sollecitazione: Diversamente dalle lame che applicano una forza elevata, la Segatrice a filo diamantato  opera mediante abrasione per sezionare il materiale. Questo principio è alla base della tecnologia a filo diamantato, prevenendo microfessurazioni e danni sotto-superficiali nelle ceramiche fragili.
  • Precisione sotto il millimetro: Il sistema CNC combinato con un’architettura stabile consente un’accuratezza ripetibile sotto il millimetro, supportando la realizzazione di geometrie complesse.
  • Automatizzato ed efficiente: La gestione CNC integrale dei parametri di taglio (velocità del filo, tensione, avanzamento) ottimizza le prestazioni, riduce lo scarto e minimizza la supervisione continua da parte dell’operatore.
È necessario validare la compatibilità tecnica con il vostro materiale? Richiesta di consulenza tecnica con il team di ingegneria.


Abrasione di precisione: Il nucleo della tecnologia a filo diamantato CNC

  Per gli ingegneri e i tecnici, il successo dipende dalla tecnologia adottata. I metodi di taglio tradizionali generano elevate tensioni meccaniche, compromettono l’integrità delle schiume di ceramica, provocando fratture e danni invisibili alla struttura. È richiesto un cambiamento radicale: dalla forza bruta verso l’abrasione di precisione.
  La base della tecnologia CNC a filo diamantato consiste in questo approccio. Viene sostituita la forza d’impatto della lama con un’azione abrasiva controllata, realizzata da un filo movimentato ad alta velocità con inserti diamantati. Questa distinzione tecnica permette di lavorare materiali duri, fragili e porosi mantenendo l’integrità strutturale e realizzando forme complesse.

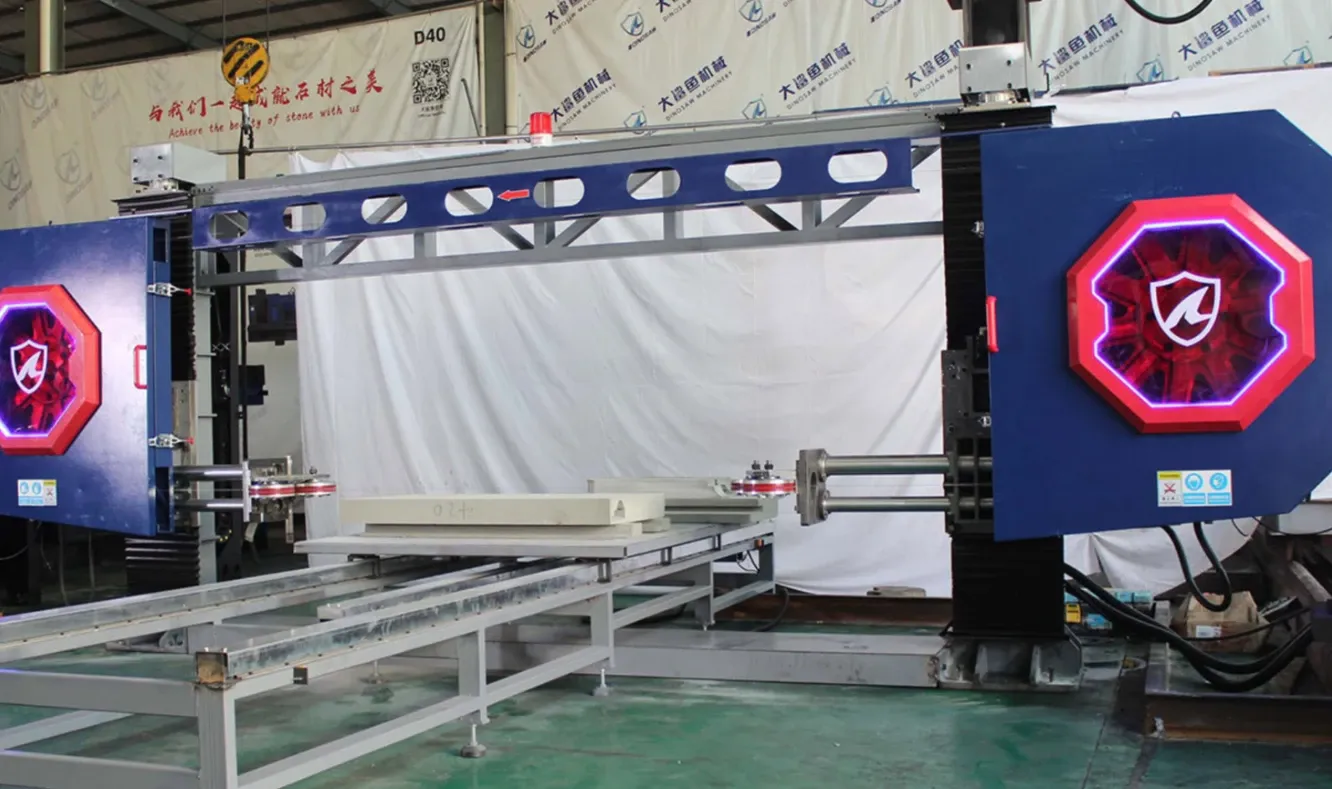

Cos'è davvero un macchinario CNC a filo diamantato?

  Dal punto di vista tecnico, un macchinario a filo diamantato CNC è una macchina automatizzata che utilizza un filo continuo di acciaio ricoperto/inserito con diamanti per tagliare materiali. Il filo è guidato da pulegge e movimentato ad alta velocità. Il pezzo è fissato o movimentato tramite sistema CNC pluriasse, permettendo tagli complessi su base digitale CAD. Il processo è esclusivamente abrasivo: milioni di diamanti abrasivi consumano il materiale, garantendo un taglio preciso e uniforme con minima forza applicata sul pezzo.

3@1.5x.webpPrincipi e architettura di sistema: Funzionamento integrato

  L’efficacia della macchina risulta dall’integrazione dei sistemi meccanici ed elettronici. Ogni componente svolge un ruolo specifico, controllato dal CNC centrale che esegue il taglio con precisione. L’architettura di base garantisce stabilità e accuratezza durante il processo abrasivo.

Panoramica architettura di sistema

Modulo
Funzione
Connessioni
Note tecniche
Controllore CNC
Controllo centrale, esecuzione G-code e gestione IO
Collegamento ai servomotori (X/Y/Z/A/C), sistema azionamento filo, unità tensionamento automatico, sensori tavola
Gestione controllo ad anello chiuso e parametri macchina
Servomotori (X, Y, Z, A, C)
Posizionamento per movimento multi-asse
Controllo CNC; feedback via encoder
Abilitazione percorsi complessi 2D/3D
Sistema di azionamento filo
Movimentazione circuito filo diamantato
Riceve comandi inizio/arresto/velocità dal CNC; collegamento meccanico alle pulegge guida
Alloggiamento attuatore velocità filo
Pulegge guida
Guida e stabilizzazione percorso filo
Interfaccia meccanica con sistema azionamento filo; monitoraggio CNC tramite sensori
Coplanarità fondamentale per la precisione
Unità tensionamento automatico
Mantiene tensione costante del filo
Riceve valore tensione dal CNC; feedback sensori al CNC
Prevenzione rotture e deviazioni percorso
Tavola pezzo
Fissaggio pezzo
Riceve segnali clamp/interlock CNC; possibile integrazione sensori tastatura
Fondazione rigida e smorzata
Gestione raffreddamento e fanghi
Raffreddamento ad acqua e raccolta fanghi
Interlock CNC per stato flusso; collegamento a vasca/pompa
Raffreddamento predefinito ad acqua; gestione flusso fanghi
Sicurezza & interlock
E-stop, protezioni, finecorsa
Collegamento diretto IO sicurezza CNC
Attivo per abilitazione movimento
Alimentazione & azionamenti
Distribuzione energia e azionamenti motori
Alimentazione amplificatori servo e sistemi ausiliari
Dimensionamento secondo ingombro macchina
  Importante: Le frecce/flussi nello schema originale sono rappresentati come relazioni “Connessioni”.

Vantaggi tecnici chiave: Taglio a basso kerf & assenza di microcricche

  • Precisione e automazione: Il controllo ad anello chiuso tra servomotori e CNC permette correzione posizione in tempo reale, raggiungendo precisione sotto il millimetro. Una volta caricato il programma, la macchina opera con intervento minimo, garantendo ripetibilità su centinaia di pezzi. Questo è il vantaggio centrale dell'automazione CNC nel taglio pietra.
  • Bassa perdita (kerf) e minimo scarto: Il kerf, ossia la larghezza del taglio, è proporzionale al diametro dello strumento. Con un filo diamantato solitamente inferiore a 2mm, la perdita di materiale è drasticamente inferiore rispetto a segatrici con lame da 5mm o più. Per materiali costosi come schiuma di zirconia, la riduzione di scarto comporta risparmio diretto.
  • Assenza di microcricche: Il vantaggio principale per la schiuma di ceramica consiste nel prevenire danni sotto-superficiali. Studi scientifici, anche sul taglio di zaffiro e silicio, confermano che il meccanismo abrasivo genera minore tensione meccanica rispetto al taglio d’urto. Si evita così il formarsi di microcricche che comprometterebbero la resistenza del materiale, fattore cruciale per le ceramiche tecniche. Ad esempio, pubblicazioni come Engineering Fracture Mechanics sottolineano come i danni sotto-superficiali siano indicatori di qualità di taglio.

5@1.5x.webp5 componenti e parametri chiave

1. Filo diamantato

La specifica del filo diamantato è fondamentale. Diversi tipi sono adatti a materiali differenti.
  • Tipologie: Elettrodepositato (per materiali più teneri), sinterizzato (per ceramiche dure e abrasive).
  • Diametro: 0,55mm–2,5mm. Più sottile per tagli fini, più spesso per durata.
  • Diametro: tipicamente 3–4 mm per taglio lineare di schiuma di ceramica; fili speciali sottili o spessi per materiali e geometrie specifiche.
Indicazione durata (profili lineari su schiuma di ceramica): circa 5000 metri per filo in condizioni di taglio bilanciate (Osservato su Big Shark filo diamantato per schiuma con tensione stabile, minor rottura); ottimizzare tensione, velocità e avanzamento per raggiungere il target.

2. Pulegge guida

Pulegge lavorate di precisione garantiscono il percorso regolare del filo, prevenendo vibrazioni e usura precoce.
  • Materiale: Acciaio temprato o rivestimento ceramico per resistenza usura.
  • Allineamento: Essenziale coplanarità perfetta per evitare torsione filo.

3. Sistema tensionamento automatico

Gestione costante della tensione filo, essenziale per precisione di taglio ed evitare rottura filo.
  • Meccanismo: Soluzioni pneumatiche, idrauliche o a molla che compensano l’allungamento del filo.

4. Sistema di controllo CNC

Cuore operativo, traduce il progetto digitale in movimenti fisici precisi.
  • Compatibilità: Supporto G-code e DXF standard da software CAD/CAM come AutoCAD, SolidWorks, Rhino.

5. Raffreddamento e controllo polveri

Fondamentale per gestione calore, pulizia taglio e controllo polveri. Per schiume di ceramica si utilizza raffreddamento ad acqua, come sulla maggioranza dei macchinari a filo. Raffreddamento ad aria o refrigeranti speciali si adottano in situazioni particolari secondo materiale e geometria.
  • Opzioni raffreddamento: Acqua standard. Gestione efficiente del calore e rimozione fanghi. Per materiali molto porosi, il processo deve considerare assorbimento-acqua e successiva essiccazione. In casi speciali, aria o nebulizzazione minima possono esser previste. È obbligatoria una cuffia di aspirazione per polveri/fanghi per conformità agli standard OSHA.

6@1.5x.webpModi di guasto comuni e mitigazione nel taglio a filo diamantato CNC

Tipo di guasto
Causa probabile
Strategia di mitigazione
Rottura frequente filo
Tensione filo non corretta (troppo alta/bassa); avanzamento eccessivo; pulegge usurate.
Calibrare tensionamento; ridurre avanzamento; controllare e sostituire pulegge.
Finitura superficiale scadente
Vibrazione filo; velocità filo non corretta; grana diamante errata per il materiale.
Verificare allineamento pulegge; regolare velocità filo; usare filo con grana più fine.
Inaccuratezza dimensionale
Deriva calibrazione CNC; fissaggio pezzo non stabile; giochi meccanici.
Eseguire routine calibrazione CNC; fissaggio sicuro pezzo; verifica usura meccanica macchina.

Compatibilità: PLC/OPC UA/Profinet per automazione CNC nel taglio pietra

  Per l'integrazione in linee produttive automatizzate, il sistema di controllo della macchina può comunicare con sistemi di gestione livello fabbrica. Si abilitano schedulazione centralizzata ed il monitoraggio. Protocollo standard industriale come OPC UA, Profinet o integrazione diretta PLC sono supportati, abilitando capacità Industry 4.0. Per ulteriori indicazioni sull’integrazione automatica, consultare la Guida CNC per Routing Pietra.

Parametri di avvio consigliati per il taglio di schiume di ceramica

  Di seguito sono riportate linee guida generali sui parametri di taglio. I valori devono essere ottimizzati secondo materiale e finitura richiesta.
Materiale
Velocità filo
Avanzamento
Tensione
Schiuma di allumina
tipicamente 12–20 m/s
comunemente 300–800 mm/min
circa 160–220 N
Schiuma di carburo di silicio (SiC)
tipicamente 10–18 m/s
comunemente 200–600 mm/min
circa 180–240 N
Zirconia porosa
tipicamente 10–16 m/s
comunemente 180–500 mm/min
circa 190–250 N
  * I valori sono punti di partenza, da ottimizzare tramite tagli di prova.

8@1.5x.webpDomande frequenti (FAQ)

Come viene misurata e gestita la tensione del filo?

  La tensione è mantenuta automaticamente da un sistema pneumatico o servo dedicato.
  • Contesto: Tensione costante è cruciale per la precisione e la prevenzione di rotture filo. Il sistema esercita una forza su una puleggia mobile compensando l’allungamento filo durante il funzionamento.
  • Procedura: Un sensore elettronico fornisce feedback in tempo reale al controller CNC, regolando tensionamento per mantenere il valore programmato (es. 200N) per tutto il taglio.
  • Prossima azione: Impostare la tensione secondo le specifiche del produttore filo per il materiale lavorato.

Qual è la differenza tra filo diamantato elettrodepositato e sinterizzato?

  La differenza sta nella durata e nei costi, fattore che determina la scelta applicativa.
  • Contesto: I fili elettrodepositati presentano uno strato singolo di diamanti applicati sul core: minor costo e durata più breve. I fili sinterizzati uniscono diamanti in una matrice metallica, esponendo nuovi diamanti con l’usura.
  • Procedura: Fili elettrodepositati da preferire per materiali teneri e produzioni brevi, dove il costo è decisivo. Fili sinterizzati usati per ceramiche dure e abrasive o produzioni lunghe.
  • Prossima azione: Consultare la guida compatibilità materiali o contattare tecnici per la scelta filo ottimale per l'applicazione.

Quanto è critico il sistema di raffreddamento per il taglio schiume ceramiche?

  Il raffreddamento è essenziale. Per schiume di ceramica il sistema a filo usa di norma acqua per gestire calore, polveri e fanghi di taglio.
  • Contesto: Raffreddamento ad acqua tipico sia per schiume di ceramica che pietra. Rimuove efficacemente calore da filo e pezzo, prolunga durata filo e riduce polveri creando fango gestibile.
  • Procedura: Assicurare flusso acqua continuo sul punto di taglio. Il sistema deve raccogliere fanghi per filtraggio e smaltimento, prevenendo contaminazione ambientale e mantenendo l'area pulita.
  • Prossima azione: Per materiali molto porosi, pianificare una fase essiccazione post-taglio. Se assorbimento acqua è problematico, discutere alternative di raffreddamento con il produttore.

È possibile aggiornare gli assi della macchina successivamente?

  Dipende dall’architettura base del modello selezionato.
  • Contesto: Alcuni modelli sono progettati per l’aggiunta futura di asse rotante (A/C) o testa inclinabile. Altri hanno architettura fissa non aggiornable.
  • Procedura: L’aggiornamento degli assi è una modifica strutturale che implica hardware/software nuovi; non è semplice aggiunta bolt-on.
  • Prossima azione: Se è previsto l’utilizzo di assi aggiuntivi, discuterlo durante la consulenza di acquisto per selezionare un modello con roadmap aggiornamento.

Cosa significa “danno sotto-superficiale” nel taglio ceramica?

  Danno sotto-superficiale (SSD): strato di microcricche immediatamente sotto la superficie di taglio.
  • Contesto: SSD è causato da sollecitazioni meccaniche/termiche durante il taglio. Nelle ceramiche tecniche può compromettere resistenza e affidabilità anche se non visibile.
  • Procedura: Metodi a bassa sollecitazione come il taglio a filo diamantato minimizzano SSD. L’azione abrasiva consuma il materiale delicatamente, senza impatti, risultando superiore nel taglio di componenti ceramici critici.
  • Prossima azione: In fase di valutazione tecnologia di taglio, considerare non solo la finitura superficiale ma anche la tenuta sotto-superficiale, come evidenziato in pubblicazioni accademiche ad esempio da MDPI.
