Máquina de sierra de hilo diamantado para tronzado y escuadrado de bloques de piedra
XBSJ-3000/3500/4000
La Máquina de Sierra de Hilo Diamantado para Escuadrado de Bloques de Dinosaw Machine se ha diseñado para el escuadrado a seis caras y el recorte dimensional ultra preciso de bloques de piedra natural. Se utiliza para transformar bloques irregulares de cantera en cuboides geométricos perfectos. Esta máquina para el corte de bloques garantiza el procesado eficiente de granito, mármol, caliza, hormigón y grafito. Se reconoce como el equipo preprocesado más crítico para líneas de corte multihilo fino, logrando una planitud industrial insuperable de 1 mm en carreras de 4000 mm, lo que crea la superficie de entrada óptima para proteger los hilos diamantados y maximizar el aprovechamiento total del material.
Materiales y productos compatibles
Corte de granito, mármol y piedra para losas de hasta 680 mm
Escuadrado rápido de bloques de granito
 |
 |
| Corte de bloques de granito con máquina de sierra de hilo diamantado para escuadrado Dinosaw |
 |
| Partición de bloques de granito con máquina cortadora de bloques Dinosaw |
 |
| Máquina de sierra de hilo diamantado Dinosaw cortando bloque de granito |
 |
Escuadrado de granito de alta dureza: la rigidez optimizada por FEA del Dinosaw XBSJ-3000 protege el proceso multihilo La escuadración de bloques de granito masivos exige absoluta estabilidad para evitar que fuerzas laterales destruyan costosos hilos diamantados de 0,35 mm. El Dinosaw XBSJ-3000 incorpora una arquitectura de pórtico optimizada por FEA que reduce la tensión integrada de las columnas un 31%. Al lograr precisión industrial de 1–2 mm en granitos duros, Dinosaw XBSJ-3000 proporciona una superficie de entrada perfecta que prolonga la vida útil del hilo diamantado hasta un 50% y aumenta la eficiencia global en un 20%.
Escuadrado rápido de bloques de mármol
 |
 |
 |
| Corte de bloque de piedra con máquina de sierra de hilo diamantado para mármol, obteniendo cantos sin microastillas |
 |
Recorte delicado de mármol: control de movimiento por IA en el Dinosaw XBSJ-3000 para acabados sin microastillas La extrema fragilidad del mármol de alta gama exige una intervención “quirúrgica” que previene astillados en los bordes delicados. Gracias al avance optimizado por inteligencia artificial y al sistema de volante de baja inercia, Dinosaw XBSJ-3000 recalibra automáticamente la trayectoria de corte y preserva la integridad estructural en losas de hasta 4000 mm. La precisión de Dinosaw XBSJ-3000 elimina microfisuras superficiales y reduce el tiempo de rectificado y pulido subsiguiente en mármol hasta un 25%.
Corte de estructuras de hormigón industrial pesado
 |
| Corte de tubos de hormigón armado con máquina de sierra de hilo de Dinosaw |
 |
| Corte de tubos de hormigón armado con máquina de sierra de hilo de Dinosaw |
 |
 |
| Corte industrial de lote de tubos de hormigón con escuadradora de hilo Dinosaw |
Corte estructural de hormigón: el servo de alto par de Dinosaw XBSJ-3000 domina la productividad en serie Manipular tubos de hormigón de gran diámetro y elementos estructurales armados requiere la capacidad de corte profundo del Dinosaw XBSJ-3000. Su carrera de 4000 mm y motores de alto par integrados en IoT permiten procesar grandes cargas industriales sin dificultad. El sistema de control de tensión de Dinosaw asegura un corte en serie estable a través de hormigón armado, logrando hasta un 20% más de productividad que una tronzadora industrial convencional.
División de bloques de grafito a gran volumen
 |
 |
 |
División industrial de grafito: Tensión constante IoT del Dinosaw XBSJ-3000 optimiza el retorno global La división de grafito a gran escala exige velocidad elevada sin sacrificar precisión geométrica en bloques de grandes dimensiones. Dinosaw XBSJ-3000 utiliza un controlador integrado vía IoT que mantiene la tensión constante en el hilo diamantado, minimizando el kerf en cortes rápidos. Al optimizar el consumo energético y los bucles de retroalimentación del hilo, Dinosaw XBSJ-3000 reduce los costes operativos integrales hasta un 15%, aportando un ROI sobresaliente a fabricantes de materiales carbonosos.

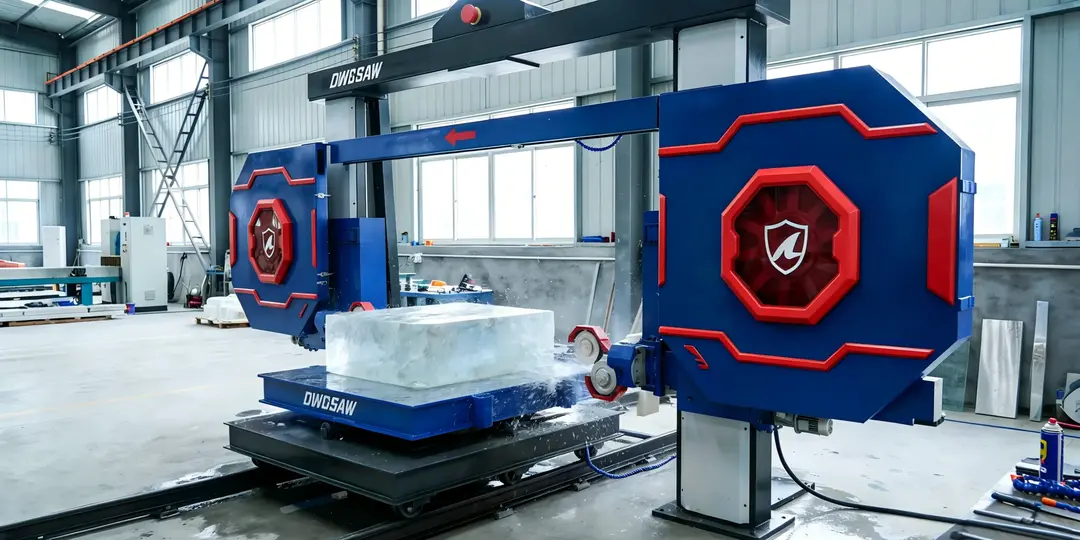

Preprocesado preciso de vidrio de cuarzo
 |
 |

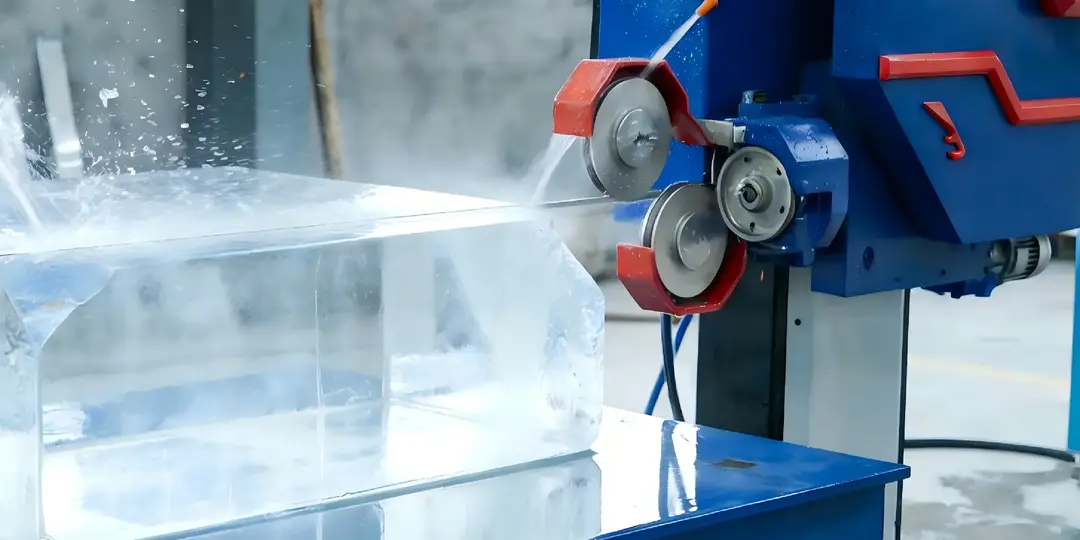

| Corte industrial de precisión en vidrio de cuarzo con máquina de sierra de hilo diamantado Dinosaw |
 |
| Corte industrial de precisión en vidrio de cuarzo con máquina de sierra de hilo diamantado Dinosaw |
 |

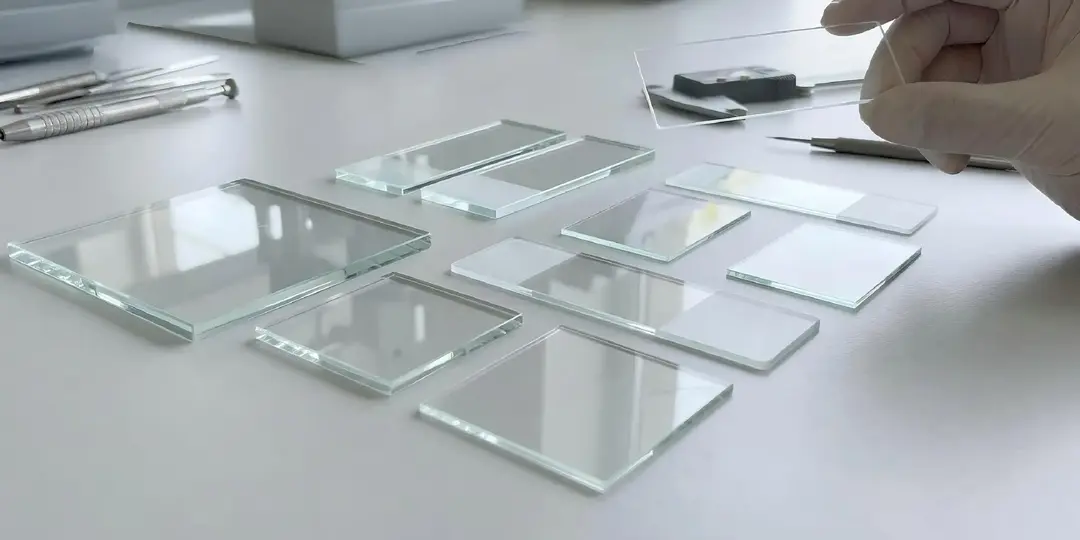

Preprocesado de vidrio de cuarzo: Precisión de 1–2 mm en Dinosaw XBSJ-3000 minimiza el desperdicio En materiales de alto valor como el vidrio de cuarzo, una desviación de 1 mm impacta de forma crítica en los costes. Dinosaw XBSJ-3000 garantiza precisión industrial de 1–2 mm en el preprocesado, permitiendo cortes near-net-shape. Este nivel de exactitud minimiza la cantidad de material que debe retirarse en el pulido óptico final, maximizando el aprovechamiento del material y acelerando el ciclo de producción de cuarzo.
Preparación precisa de bloques de piedra de 4000 mm
▶
|
| Vídeo de la máquina de sierra de hilo diamantado para escuadrado de bloques Dinosaw |
Estas imágenes en obra recogen la intervención de la máquina inteligente para escuadrado de bloques Dinosaw XBSJ-3000, encargada de transformar bloques macizos irregulares en cuboides exactos con tolerancia industrial. Ante la transición sectorial a hilos ultrafinos de 0,35 mm, la XBSJ-3000 actúa como auténtico “escudo estructural”. Mientras que las sierras circulares convencionales sufren deflexión radial, nuestro pórtico optimizado por FEA mantiene tolerancias de corte de 1–2 mm en carreras de hasta 4000 mm, aportando la superficie de entrada ideal para los multihilos sensibles.
El vídeo destaca el control inteligente IoT integrado. Con un volante de 600 mm de doble uso y sistema servo de alto par, la XBSJ-3000 incrementa un 20% la velocidad de respuesta de la tensión, adaptándose instantáneamente a la densidad de cada piedra. Al reducir el esfuerzo en las columnas un 31% mediante equilibrado mecánico avanzado, Dinosaw ofrece el máximo retorno para el productor: ahorro del 15% en costes operativos y prolongación significativa de la vida útil del hilo diamantado. Desde granito y mármol hasta grafito industrial, es la opción definitiva para el escuadrado de bloques en seis caras de máxima eficiencia.
Ficha técnica – Sierra de hilo diamantado para escuadrado de bloques
Especificaciones personalizables bajo solicitud.
| Modelo | Unidad | XBSJ-3000-25H | XBSJ-3500-25H | XBSJ-4000-25H | XBSJ-5000-25H |
|---|---|---|---|---|---|
| Dimensiones máximas de trabajo | m | 3.0x3.0x2.0 | 3.5x3.5x2.0 | 4.0x4.x2.3 | 5x3.3x2.3 |
| Diámetro del hilo | mm | 7.6 - 11.5 | 7.6 - 11.5 | 7.6 - 11.5 | 7.6 - 11.5 |
| Dimensión de la mesa | mm | 2.0x2.0 | 2.0x2.0 | 2.0x2.0 | / |
| Giro de mesa (opcional) | n° | 360° | 360° | 360° | / |
| Potencia motor principal | kw | 15 | 15 | 15 | 15 |
| Consumo de agua | m³/h | 5 | 6 | 6 | 6 |
| Dimensiones totales | m | 7.7x8.2x5.1 | 7.7x8.7x5.1 | 7.7x9.2x5.4 | 7.7x9.2x5.4 |
| Peso aproximado | t | 10.8 | 11.5 | 12 | 16.5 |
*Personalizable según requerimiento
Innovación diamantada y excelencia en ingeniería
Ingeniería de ROI superior mediante el escuadrado estratégico
Corte en gran formato
La estructura de cuatro poleas permite cortar piezas de hasta 5×2,4 m
Doble eficiencia de corte
El motor de imán permanente industrial alcanza velocidad de corte de 2㎡/h en mármol
Procesamiento automático y continuo
Segmentación automática de losas por PLC para corte continuo en serie
Corte de precisión de ±1 mm
El servomotor y tensado hidráulico aseguran presión constante en el hilo diamantado
Operación remota
Tecnología OTA para actualizaciones remotas y soporte técnico
Construcción robusta
Columnas de fundición y componentes Siemens/NSK para máxima durabilidad
Ahorro energético del 20%
Motor síncrono de imán permanente de alta eficiencia
Protección integral de seguridad
Alarmas por software y dispositivos físicos: carenados protectores y finales de carrera
Mantenimiento mínimo
Diseño impermeable/antipolvo con sistema automático de lubricación
Preguntas frecuentes
Preguntas frecuentes: Sierra de hilo diamantado para escuadrado de bloques Dinosaw
¿Qué implica el escuadrado de bloques de piedra y por qué es el primer paso en muchos talleres?
En qué consiste el escuadrado de bloques
El escuadrado de bloques de piedra es el proceso mediante el cual los bloques brutos se cortan para obtener caras planas y aristas cuadradas antes de procesados posteriores. De hecho, los bloques extraídos de cantera suelen presentar caras irregulares y ángulos desiguales.
Por qué los talleres escuadran los bloques primero
Normalmente, los talleres ejecutan el escuadrado primero porque permite:
- Crear referencias planas para futuros cortes
- Mejorar la alineación en el corte de losas o el mecanizado CNC
- Reducir retrabajos causados por geometría irregular
- Optimizar el aprovechamiento del material
Cómo ayuda Dinosaw en este proceso
Con una máquina de sierra de hilo diamantado Dinosaw, el bloque permanece estable mientras el trayecto de corte se adapta a su forma, reduciendo manipulaciones y manteniendo el escuadrado controlado, incluso en piezas grandes e irregulares.
Cuándo resulta crítico el escuadrado
El escuadrado se vuelve fundamental cuando:
- Los bloques son grandes o pesados
- La precisión posterior depende de superficies de referencia planas
- Los bloques irregulares generan alineaciones conflictivas
Si la calidad del escuadrado afecta sus fases siguientes, hacerlo desde el principio ahorra tiempo y coste global.
¿Qué tipos de bloques de piedra suelen escuadrarse con esta sierra de hilo?
Materiales habituales
En entornos reales, esta escuadradora de hilo diamantado se emplea principalmente con:
- Bloques de granito
- Bloques de mármol
- Otros bloques de piedra natural que requieren preparación precisa
Escenarios productivos típicos
En Dinosaw, los casos más frecuentes incluyen cuando:
- Los bloques presentan caras o cantos irregulares
- Los bordes no son suficientemente rectos para corte de losas o CNC
- La geometría varía lote a lote
Motivos para el escuadrado con hilo
El hilo diamantado permite:
- Corregir geometrías irregulares
- Estandarizar la forma antes de procesados posteriores
- Reducir incidencias originadas por bloques de cantera poco homogéneos
Dónde encaja este paso en el flujo
El escuadrado de bloques ocurre antes de:
- Corte en losas
- Moldeado CNC
- Perfilado o acabado superficial
Si sus bloques recibidos suelen provocar problemas posteriores, el escuadrado temprano normalmente los resuelve.
¿En qué se diferencia el escuadrado por sierra de hilo de la escuadración por disco o telar?
Corte tradicional
Las sierras de disco o telar desempeñan buen papel cuando:
- Los bloques son bastante regulares
- La alineación se realiza fácilmente
Su funcionamiento se basa en cortes rectos y rígidos.
Escuadrado con hilo diamantado
Una sierra de hilo diamantado Dinosaw actúa distinto:
- El hilo aplica presión continua de corte
- Las trayectorias se adaptan a superficies irregulares
- El bloque puede permanecer fijo durante el proceso
Por qué es relevante la diferencia
En producción diaria implica:
- Menos reposicionamientos de bloques pesados
- Menor intervención manual
- Resultados más constates en geometría irregular
Cuándo conviene la sierra de hilo
Suele elegirse cuando:
- El bloque presenta grandes irregularidades o inclinaciones
- La escuadración tradicional requiere múltiples montajes
- La seguridad y la estabilidad son prioritarias
¿Qué tamaños de bloque puede gestionar realmente esta escuadradora de hilo diamantado?
Esta sierra de hilo diamantado se ha diseñado para escuadrar bloques de gran tamaño hasta 3,5 × 1,5 metros, según el modelo. La gama estándar cubre tres rangos clave, y bajo pedido pueden suministrarse configuraciones mayores o menores.
Capacidad estándar según modelo
De acuerdo al porfolio actual, la capacidad de escuadrado es:
- YXSJ-2500-16pro: hasta 2,5 × 1,5 m
- YXSJ-3000-16pro: hasta 3,0 × 1,5 m
- YXSJ-3500-16pro: hasta 3,5 × 1,5 m
Cubre la mayoría de bloques empleados para producción de losas, piedra arquitectónica o procesado CNC.
Si sus bloques son mayores o menores
En obra real, el tamaño no siempre encaja en los rangos estándar. Por ello las máquinas Dinosaw se suministran habitualmente con dimensiones personalizadas: carrera extendida, disposiciones adaptadas o mesas dedicadas de escuadrado.
Los clientes optan por personalización cuando:
- Los bloques sobrepasan longitudes/anchuras estándar
- La línea de producción exige cierta distribución
- El espacio o medios de manipulación lo requieren
Aspectos a confirmar por el cliente
Para seleccionar el modelo adecuado, comúnmente se confirma:
- Longitud y ancho máximos previstos
- Tamaño típico de lote
- Si en futuro la cantera proveerá bloques mayores
Así la máquina responde tanto al trabajo actual como al futuro.
¿Puede esta máquina escuadrar bloques muy irregulares o brutos?
El reto ante bloques irregulares
Los bloques deformados suelen dar lugar a:
- Alineación deficiente
- Cortes inconsistentes
- Reprocesado adicional
Cóo lo resuelve Dinosaw
Una máquina de sierra de hilo diamantado Dinosaw:
- Se adapta a superficies desiguales
- Genera progresivamente caras lisas y rectas
- Permite el corte controlado sobre geometría bruta
Beneficios en procesados posteriores
El escuadrado correcto permite:
- Homogeneizar el espesor de las losas
- Estabilizar el trabajo CNC
- Disminuir pérdidas de material
Cuándo es más relevante
Especialmente útil cuando:
- Los bloques presentan morfologías muy variables
- Generan cuellos de botella en producción
- La precisión final es crítica
Si la irregularidad es un problema habitual, el escuadrado temprano aporta claros beneficios.
¿Qué impacto tiene el uso del hilo diamantado en la precisión y el aprovechamiento de material?
Emplear una sierra de hilo diamantado para escuadrar incide en la precisión de referencia y en el rendimiento del material. Cuando los bloques se escuadran adecuadamente, los pasos posteriores muestran mayor estabilidad y repetitividad.
Con una escuadradora Dinosaw, las caras de referencia planas y rectas se producen desde el inicio. Esto facilita la alineación en sierras de losas y centros CNC, reduciendo la necesidad de rectificaciones.
En la práctica, así se logra:
- Espesores más homogéneos en las losas
- Menos cortes correctivos posteriores
- Menor retirada de material por compensaciones
Sin escuadrado, el operario tiende a sobredimensionar el corte por inseguridad. En bloques de granito o mármol, esa retirada suplementaria se traduce rápidamente en desperdicio.
Si la precisión en procesos sucesivos es importante, el escuadrado inicial incrementa rendimiento en vez de añadir pérdidas.
¿Qué tipo de taller obtiene mayor beneficio de una escuadradora dedicada de hilo diamantado?
Una sierra específica de escuadrado resulta esencial en talleres donde la preparación del bloque afecta directamente a toda la cadena de producción.
Los beneficios más claros se observan en talleres que:
- Procesan bloques grandes de granito o mármol
- Reciben bloques de varias canteras, con geometría irregular
- Usan sierras de losas o CNC que dependen de una buena alineación inicial
En estos contextos, el escuadrado es una operación repetitiva central. Usar una sierra de hilo Dinosaw permite estandarizar el suministro y minimizar correcciones manuales.
Cuando los bloques llegan ya regularizados o los volúmenes son bajos, puede no ser necesaria una solución específica. El valor de una escuadradora se aprecia cuando los problemas de alineación ralentizan la producción.
¿En qué casos tiene más sentido escuadrar con sierra de hilo en vez de omitir el proceso?
Algunos talleres optan por omitir el escuadrado para ahorrar tiempo, aunque esto sólo resulta viable ante bloques ya regularizados.
Los inconvenientes aparecen cuando:
- Las caras presentan inclinaciones o desniveles
- Se complica la alineación en la sierra de losas
- Los operarios invierten tiempo ajustando, calzando o repasando
En estos casos, el escuadrado con sierra de hilo Dinosaw simplifica el flujo. El bloque se corrige de inicio, evitando múltiples compensaciones sucesivas.
La regla práctica de muchos clientes es: Si la irregularidad causa reajustes repetidos o retrabajos, el escuadrado no debe omitirse.
Este paso ayuda a acortar el tiempo global de mecanizado aunque implique una fase adicional.
¿Cuáles son los límites prácticos de la sierra de hilo para escuadrado de bloques?
La sierra de hilo se emplea para corregir geometrías, no como sustitutivo completo del resto de corte.
Para escuadrar bloques, la sierra de hilo resulta idónea cuando se requiere:
- Bloques de gran tamaño o muy irregulares
- Caras planas de referencia
- Corte controlado y estable
No se orienta para:
- Corte en masa de pequeños bloques
- Acabado superficial final
- Sustituir sierras de losas o CNC
Conocer estos límites evita maluso. Una escuadradora Dinosaw debe concebirse como herramienta de preparación para estabilizar procesos posteriores, no para todas las fases de corte.
¿Qué debe confirmar quien compra antes de elegir la escuadradora de bloques de hilo diamantado?
Antes de elegir una escuadradora de hilo, se verifican aspectos prácticos ajustados a la producción real.
Las comprobaciones habituales son:
- Longitud y ancho máximo de los bloques
- Frecuencia de recepción de bloques irregulares
- Qué maquinaria depende de la precisión de escuadrado
También interesa:
- En qué fase del flujo entra el escuadrado
- Cómo se manipulan y cargan los bloques
- Si pueden crecer los tamaños de bloque en futuro
En Dinosaw, estos puntos se revisan con cada cliente para que el modelo y configuración queden alineados con el trabajo cotidiano, evitando soluciones a corto plazo.
Líder global en fabricación de maquinaria CNC y herramientas diamantadas
Certificaciones globales y estándares industriales
Certificación CE
Más de 100 patentes técnicas
ISO 9001:2015
Estándares de la industria
DINOSAW supera el cumplimiento de los estándares internacionales de ingeniería, liderando activamente su formulación. Se ha encargado de la redacción principal de los estándares clave para máquinas de corte multihilo, máquinas CNC de hilo diamantado y cortadoras disco puente, definiendo las reglas de la fabricación de precisión. Con el respaldo de la certificación ISO 9001, CE y más de 100 patentes tecnológicas, nuestros productos garantizan durabilidad y seguridad excepcionales bajo los entornos más exigentes de alta carga.
Experiencia probada y aplicaciones a nivel global
75+
Países atendidos en todo el mundo
20+
Especialización en maquinaria industrial
Clients de más de 75 países confían en DINOSAW para trazabilidad de calidad y soporte técnico especializado durante todo el ciclo de vida en más de 20 sectores industriales. Desde minería y procesado de piedra tradicional hasta fabricación de alta precisión (semiconductores, vidrio de cuarzo) y sectores especiales como desmantelamiento nuclear, las soluciones de DINOSAW cumplen con los requisitos operativos más exigentes en todo el mundo.
Soluciones completas de producción y equipos
Seleccione combinaciones de equipos según sus necesidades de producto para establecer líneas de producción automatizadas eficientes y maximizar su rentabilidad.
Fabricante y proveedor de máquina de sierra de hilo diamantado para escuadrado de bloques
DINOSAW fabrica y suministra maquinaria CNC industrial. Se ha diseñado para el procesado de materiales duros y frágiles con máxima precisión, incluidos piedra natural, ladrillos refractarios, vidrio de cuarzo, grafito y fibra de vidrio (FRP).
Venta directa de fábrica y precios competitivos
Compre directamente en nuestra fábrica y elimine los márgenes de intermediario. Suministramos maquinaria robusta a plantas de procesamiento con precios directos de fábrica, ayudándole a reducir costes de equipos y acelerar el retorno de inversión.
Suministro y soluciones personalizadas al por mayor
Ofrecemos programas de suministro rentables para distribuidores globales. Para aplicaciones especializadas, nuestro equipo de ingeniería realiza personalizaciones OEM/ODM—ajustando dimensiones, potencia del motor y parámetros CNC para adaptar el flujo material a sus necesidades específicas.
Español
Hola 👋 ¿Cómo podemos ayudarle?
