Máquina de sierra de hilo vertical CNC para granito y mármol
LSSJ-1900-9H
DINOSAW
Sierra de hilo vertical Dinosaw: Liderando la revolución del corte, de la limitación horizontal a la libertad vertical de 800 mm
Durante años, los elaboradores de piedra han lidiado con sierras horizontales voluminosas que comprometen la precisión y el espacio de planta. La Máquina de Corte con Hilo Diamantado Vertical de Dinosaw marca un cambio definitivo en la productividad. Al pivotar el eje de corte hacia la verticalidad, no solo superamos los estándares del sector con una profundidad de corte de 800 mm; también eliminamos problemas fundamentales como la desviación y el tiempo muerto del hilo característicos de los equipos convencionales.
Se procesan granito, mármol, basalto, caliza, arenisca y piedra compuesta en tumbas, cruces, esculturas, placas conmemorativas y elementos arquitectónicos detallados, obteniendo superficies lisas que requieren mínimo pulido secundario.
1. Evolución estructural: Estabilidad vertical frente a voluminosidad horizontal
- El pasado: Las sierras de hilo horizontales tradicionales ocupan mucho espacio y, sobre tramos largos, la gravedad causa "arqueo" del hilo, generando inexactitudes de más de 3 mm.
- Ahora: La Arquitectura Vertical de Dinosaw utiliza el movimiento alineado con la gravedad para lograr estabilidad natural. Este diseño compacto reduce la huella en un 40%, mientras que las ruedas-guía autoajustables mantienen la tolerancia de corte dentro de 1 mm.
2. Maestría en precisión: tensionado servo vs. sistemas manuales
- El pasado: Los equipos antiguos dependen de tensión manual o hidráulica básica, provocando fluctuaciones y frecuentes roturas o superficies "onduladas" en granito duro o piedra monumental.
- Ahora: Se integra un sistema servo-controlado de tensión constante. Compensando variaciones en tiempo real, nuestro hilo diamantado mantiene absoluta verticalidad en todo el recorrido de 800 mm, logrando un acabado superior que reduce drásticamente los costes posteriores de rectificado.
3. Eficiencia y mano de obra: DXF digital frente a alta dependencia artesanal
- El pasado: Los cortes heterotípicos eran un "arte negro" dependiente de operarios expertos y plantillas costosas.
- Ahora: Con importación DXF de un solo clic, un solo técnico gestiona múltiples equipos. Junto con motores de alta torsión hasta un 15% más rápidos que la competencia, Dinosaw le permite pasar de la dependencia artesanal a un flujo CNC escalable y automatizado.
Más de 50% menosSuperficie utilizada en planta frente a sierras de hilo horizontales
800 mmRecorrido vertical de corte para piezas altas de piedra
Ø1,6–1,9 mRango de tronzado de gran diámetro con dos volantes de 900 mm
Materiales compatibles
Granito, mármol, basalto u otras piedras naturales
Certificaciones y acreditaciones
Certificación CE · ISO 9001:2015 · Participante en redacción de normas sectoriales · Más de 120 países y regiones atendidos
Aplicaciones de la sierra de hilo vertical para granito, mármol y piedra
Corte de precisión en múltiples materiales pétreos para productos conmemorativos premium

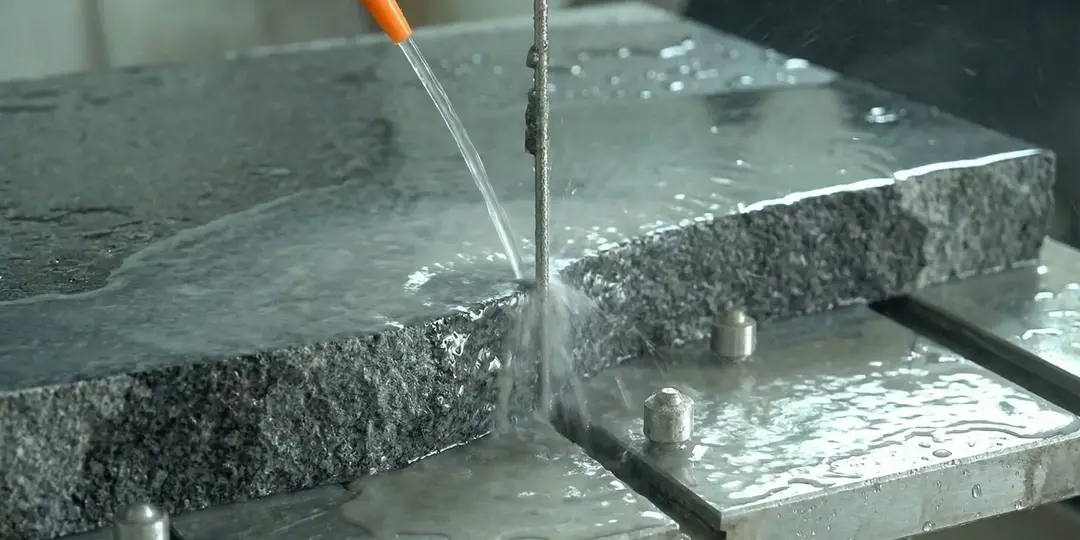

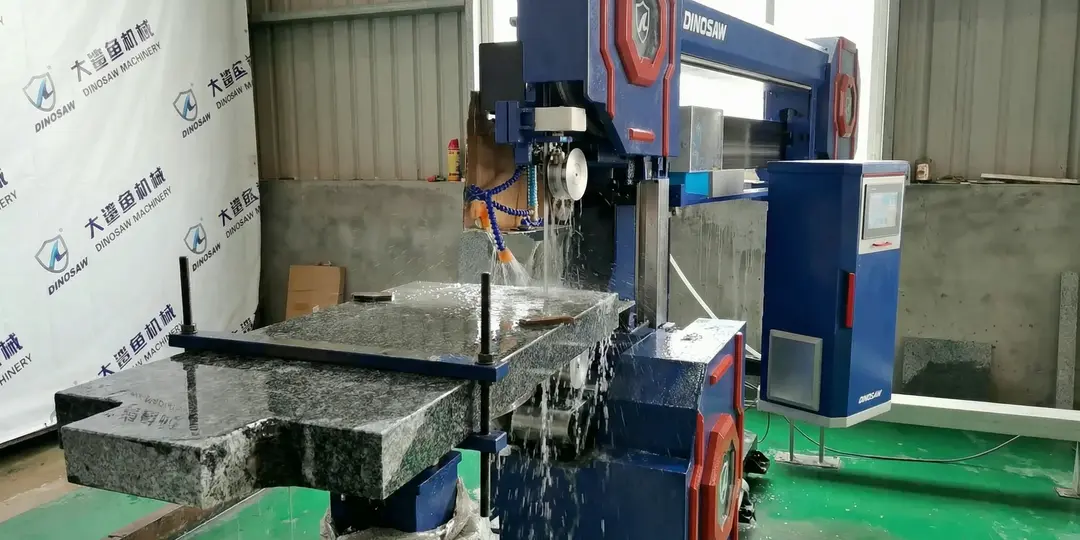

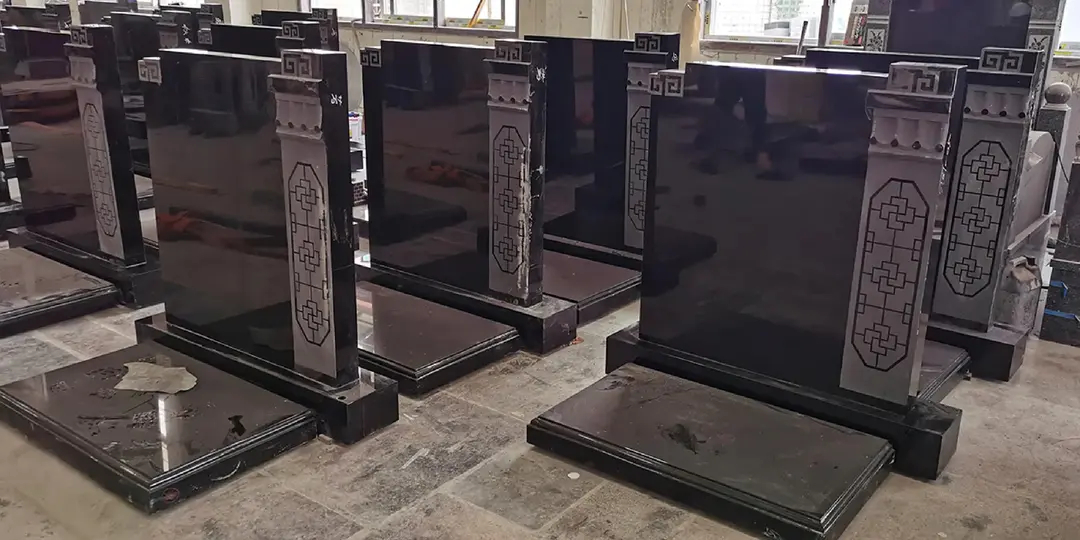

Corte de lápidas en granito con sierra de hilo diamantado
Corte de lápida de granito con la máquina de sierra de hilo vertical de Dinosaw Machine Punto crítico tradicional : Las sierras horizontales convencionales sufren arqueo del hilo por gravedad en trayectos largos, produciendo desviaciones de más de 3 mm en la superficie. Sierra de hilo vertical CNC Dinosaw : La arquitectura vertical aprovecha la estabilidad del eje gravitatorio para eliminar vibraciones. Con una profundidad de corte de 800 mm y tensionado servo-controlado, fijamos la precisión dentro de 1 mm , obteniendo lápidas perfectamente planas y reduciendo el trabajo de pulido secundario en un 30%.

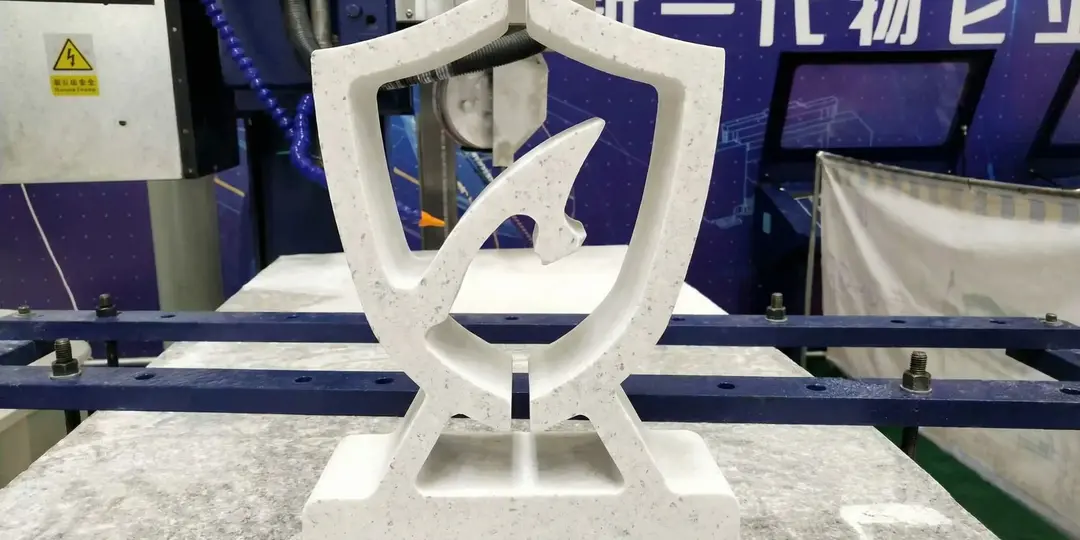

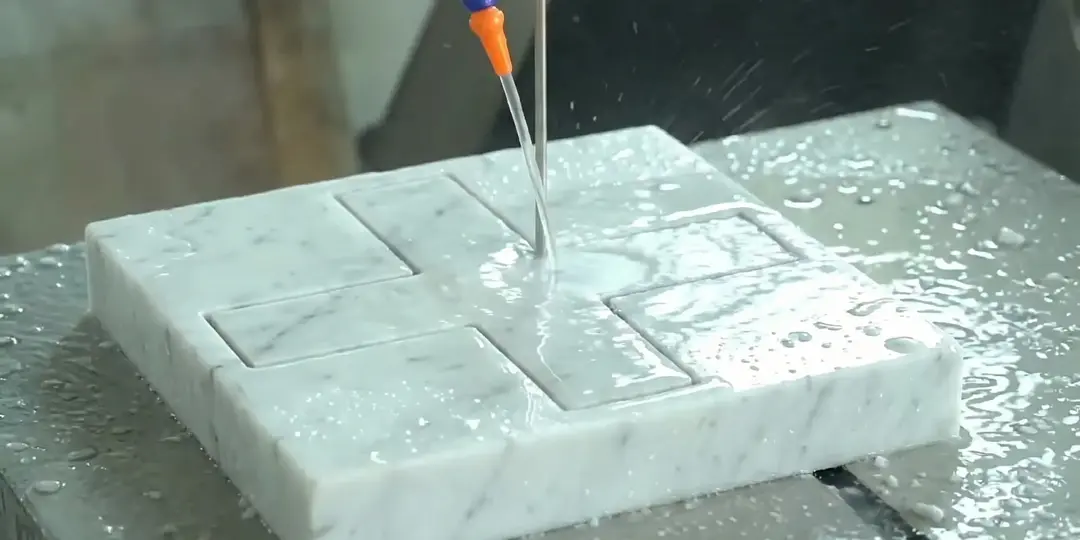

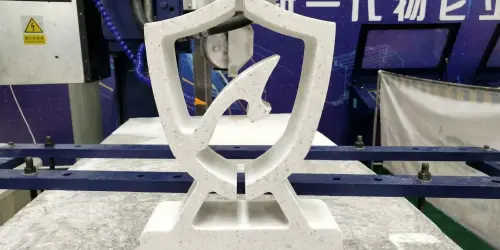

Corte de cruces en mármol con sierra de hilo diamantado
La delicada belleza del mármol exige un corte de máxima precisión para preservar toda su elegancia natural. Nuestra sierra de hilo diamantado proporciona el avance suave y exacto imprescindible para símbolos conmemorativos religiosos, como cruces. Punto crítico histórico : Por su fragilidad, el mármol es muy susceptible a microfracturas en los ángulos vivos si se utilizan tensores manuales o sistemas inestables. Sierra de hilo vertical Dinosaw : Nuestro sistema de tensado constante con servocontrol proporciona retroalimentación en microsegundos para estabilizar el hilo. Combinado con poleas de guiado autofloteantes, se resuelven con facilidad los contornos cruzados más exigentes, garantizando corte sin saltos y un acabado espejo propio del arte religioso de alto nivel.

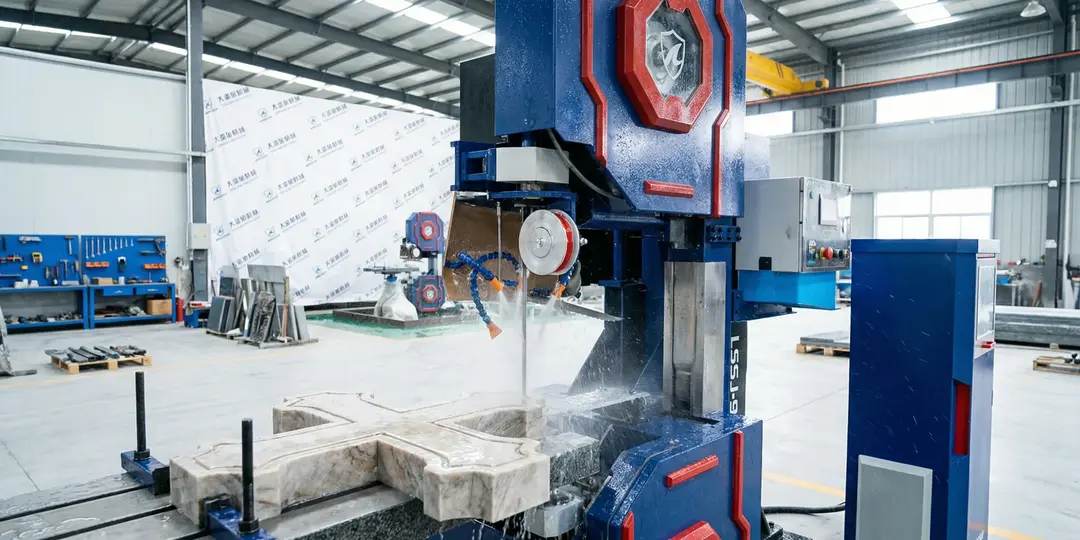

Aplicaciones de sierra de hilo para monumentos de gran formato
Las obras monumentales de granito exigen precisión y potencia para obtener resultados impactantes. Nuestra sierra de hilo diamantado procesa grandes bloques de granito en estructuras memoriales majestuosas con máxima eficiencia. Punto crítico histórico : Los telares horizontales tradicionales ocupan superficies enormes y en muchos casos no desarrollan el par suficiente para lograr cortes profundos de monumentos con acabado uniforme. Sierra de hilo vertical Dinosaw : La disposición vertical optimizada recupera hasta un 40% de su espacio útil . Con motores de alto par de primeras marcas, la máquina es 15% más rápida que sus equivalentes y garantiza potencia invariable en el recorrido de 0,8 metros, procesando bloques monumentales con máxima eficiencia y mínimo espacio ocupado.
Corte decorativo de basalto con sierra de hilo
La apariencia oscura y singular del basalto crea elementos decorativos sorprendentes para instalaciones conmemorativas. Nuestra sierra de hilo diamantado perfila este material volcánico con extrema precisión, pese a su alta dureza y densidad. Punto crítico histórico : Los escudos y perfiles complejos requerían mano de obra artesanal especializada y costosa en la configuración manual, lo que representaba un gran cuello de botella para escalar la producción. Sierra de hilo vertical CNC Dinosaw : Con importación de archivos DXF en un solo clic , se automatiza todo el proceso desde el diseño hasta el corte vertical. Incluso en el basalto más duro, el operario de nivel básico consigue acabados profesionales, eliminando dependencia de mano de obra y permitiendo escalar el perfilado automatizado de un día para otro.
Desempeño real de corte y métricas clave
La sierra de hilo vertical libera a los elaboradores de piedra de máquinas horizontales voluminosas: reduce en más del 50% el espacio ocupado, 800 mm de recorrido vertical y precisión de ±1 mm.
Más de 50% menos
Superficie ocupada
La estructura vertical necesita menos de la mitad del área de una configuración horizontal — liberando espacio en taller para otras etapas productivas.
800 mm
Altura máxima de corte
El recorrido de corte vertical llega a 800 mm, permitiendo procesar piezas altas que resultan problemáticas en mesas horizontales.
Ø1,6–1,9 m
Rango de diámetro de tronzado
Tronza piezas de gran diámetro de 1,6 a 1,9 m mediante dobles volantes de 900 mm.
±1 mm
Precisión en el contorno
El servomotor con tensado hidráulico mantiene la presión constante del hilo para lograr una precisión de contorno de ±1 mm en granito y mármol.
Materiales aplicables: Granito, mármol, basalto u otras piedras naturales.
Productos típicos: Lápidas, cruces, componentes monumentales, recorte de grandes piezas y elementos de piedra perfilada.
La productividad real de corte varía según el material, la complejidad del perfil, el diámetro del hilo diamantado y las condiciones de trabajo.
El diámetro del hilo diamantado puede adaptarse al material — estándar 4–8,8 mm. Para requisitos especiales en tipos de piedra o diseño de perfil, envíe su solicitud de prueba de corte.
Especificaciones de la máquina de sierra de hilo CNC
El modelo LSSJ-1900-9H es una sierra de hilo vertical de plataforma única con 800 mm de altura de corte y un rango de tronzado de 1.600–1.900 mm de diámetro. Distribución, potencia y opciones se configuran bajo pedido según el espacio y gama de materiales de su taller.
Modelo
Unidad
LSSJ-1900-9H
volante
mm
2x900
Altura máxima de corte
mm
800mm
Rango de tronzado en diámetro
mm
1600~1900mm
Diámetro del hilo
mm
4~8.8
Potencia motor principal
kw
11
Dimensiones totales
m
3.69x1.9x3.6
Tecnología esencial y estructura de la máquina
Seis sistemas principales organizados en torno a una idea: se traslada el eje de corte a vertical para devolver el espacio al taller. Los puntos numerados en el diagrama de la máquina corresponden a estos seis sistemas.
Flujo de trabajo del corte con sierra de hilo vertical
Un trabajo típico sigue tres pasos: seleccione o importe el perfil objetivo (plantilla o DXF), posicione y sujete la pieza en la estación vertical y, a continuación, inicie el ciclo de perfilado controlado por CNC. Para nuevos perfiles complejos, la trayectoria de corte puede verificarse respecto al diseño antes de la producción.
01

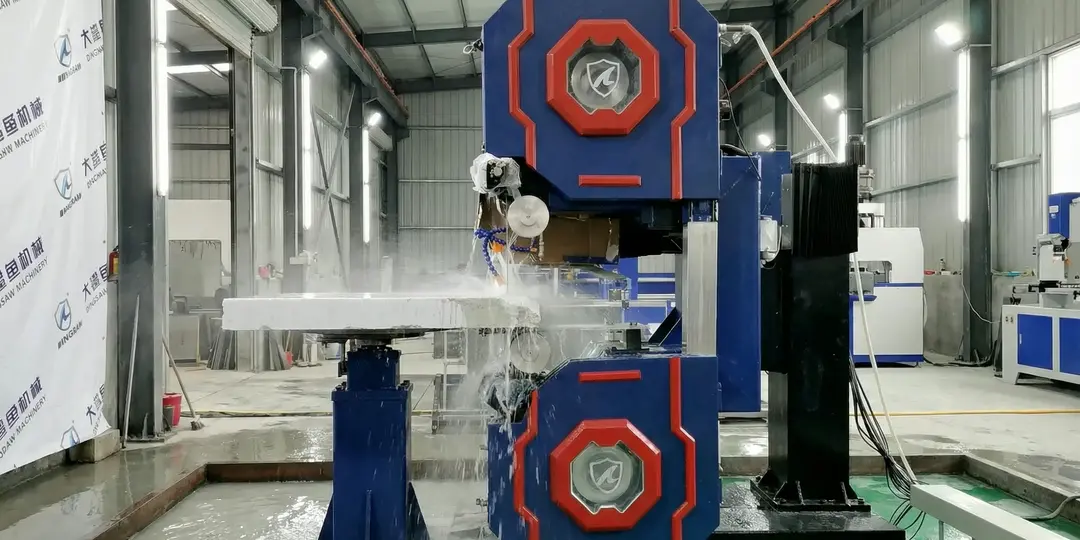

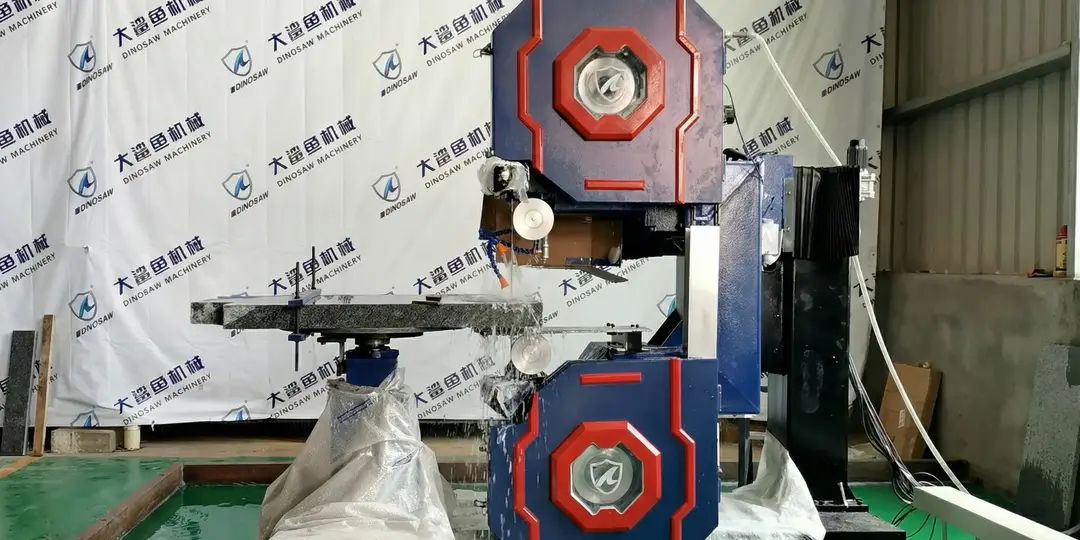

Arquitectura de corte vertical
Las trayectorias horizontales de hilo resultan difíciles de controlar en grandes longitudes. La configuración vertical acorta la distancia útil del hilo y mantiene el movimiento de corte alineado con la altura de la pieza, reduciendo la desviación y habilitando 800 mm de recorrido vertical. Los volantes dobles de 900 mm estabilizan el hilo para tronzar piezas de 1,6 a 1,9 m.
02
Diseño compacto y eficiente en espacio
El espacio es la principal limitación en la mayoría de los talleres en expansión. El bastidor en vertical ocupa menos de la mitad del área de una configuración horizontal, permitiendo más etapas de trabajo en el mismo taller.
03
Control de contorno multieje
La orientación vertical no limita el corte a líneas simples. El control multieje ejecuta líneas rectas, curvas y formas personalizadas en monumentos, cruces y componentes arquitectónicos.
04
Tensionado servohidráulico
La estabilidad de tensión es vital para el hilo vertical. El servomotor con tensionado hidráulico mantiene la presión constante durante cambios de altura y curvas de perfil — base para la precisión de ±1 mm en contornos.
05
Accionamiento por imán permanente
Los cortes altos requieren tiempo, y el tiempo demanda energía. Un motor síncrono de imanes permanentes de alta eficiencia logra hasta 2,0 m²/h en granito consumiendo aproximadamente un 20% menos que los accionamientos convencionales.
06
CNC DINOSAW y diseño de seguridad
El sistema CNC gráfico de DINOSAW permite configurar tareas rutinarias en unos 5 minutos sin G-code. Alarmas software, carenados de protección y finales de carrera resguardan la seguridad de los operarios alrededor de la máquina vertical.
Sierra de hilo vertical vs horizontal
Comparativa práctica para talleres que evalúan configuraciones verticales u horizontales de sierra de hilo.
Sierra de hilo vertical vs horizontal
Sierra de hilo horizontal
VS
Sierra de hilo vertical de Dinosaw Machine
Se adapta mejor a bloques largos, configuraciones horizontales extensas y corte por lotes de alto volumen
Tipo de taller
✓Idónea para talleres compactos, perfiles altos, monumentos y piedra de formas personalizadas
Lecho y mesa largos extendidos a lo largo del taller
Superficie ocupada
✓Más del 50% menos de área ocupada gracias a la configuración vertical
La altura de la pieza está limitada por la configuración de la mesa horizontal
Altura de corte
✓Recorrido vertical de 800 mm — monumentos y componentes altos cortados en vertical
El recorte de gran diámetro suele requerir otra máquina diferente
Recorte de gran tamaño
✓Ø de recorte de 1.600–1.900 mm mediante volantes dobles de 900 mm
Las formas complejas dependen de la experiencia del operador en la configuración
Operación CNC
✓CNC gráfico — cortes rutinarios en aprox. 5 minutos, sin necesidad de G-code
La tensión varía según la posición en lechos horizontales largos
Estabilidad de precisión
✓Tensado servo + hidráulico mantiene ±1 mm en todo el recorrido vertical
Nota: las configuraciones varían según la marca y el modelo; el rendimiento real depende de la máquina, el material y las condiciones de trabajo específicas.
El fabricante detrás de la sierra de hilo vertical
Dinosaw Machine es fabricante de maquinaria CNC para procesamiento de piedra, especializada en máquinas de sierra de hilo diamantado y equipos CNC para corte de piedra. Con más de 20 años de experiencia en I+D y fabricación, Dinosaw colabora en la redacción de normas sectoriales como la T/CMES 41001-2025 sobre máquinas CNC de sierra de hilo, posee más de 100 patentes técnicas y suministra equipos y soporte técnico a clientes en más de 120 países y regiones. Sus sistemas de fabricación y gestión cuentan con certificaciones ISO 9001, ISO 14001 e ISO 45001, junto con maquinaria conforme a CE para mercados internacionales.
I+D y Fabricación de Dinosaw MachineIngeniería mecánica · Desarrollo de control CNC · Montaje · Pruebas · Puesta en marcha · Entrega global
Redacción de normas sectoriales
Dinosaw Machine participa en la elaboración de normas para maquinaria de piedra, incluyendo la T/CMES 41001-2025 para máquinas CNC de sierra de hilo, así como estándares para sierras multihilos, sierras combinadas y equipos de corte puente de cinco ejes. Esta labor refleja la implicación sostenida de la empresa en diseño, fabricación, pruebas y control de calidad de maquinaria.
20+Años de experiencia en I+D y fabricación de maquinaria para piedra
100+Patentes técnicas — Estructuras mecánicas, control CNC, sistemas de corte y tecnologías para procesamiento de piedra
120+Países y regiones atendidos — Equipos, instalación y soporte técnico internacional
Certificación CE y sistemas de gestión ISO
CE: Maquinaria para corte de piedra evaluada conforme a la Directiva de Máquinas 2006/42/CE y normas EN pertinentes. ISO: Sistemas de gestión certificados bajo ISO 9001, ISO 14001 e ISO 45001.
Requisitos de instalación y soporte postventa
Dinosaw Machine proporciona puesta en marcha in situ, capacitación de operarios, soporte técnico, asesoramiento en mantenimiento y gestión de repuestos para cada sierra de hilo vertical, según las necesidades del proyecto.
Superficie ocupada3,69 × 1,9 × 3,6 m
Disposición compacta en vertical — se requiere un paso libre en altura de aproximadamente 3,6 m en el punto de instalación.
Fuente de alimentación11 kW, configurado según destino
Tensión y frecuencia se validan con la normativa eléctrica local antes del envío.
Zona de trabajoAcceso por tres lados
Reserve espacio operativo y para manipulación de piezas alrededor del puesto vertical.
01 · Preenvío y entregaAntes del despacho, se confirman configuración de máquina, embalaje y requisitos logísticos, con inspección en fábrica y verificación de documentos.
02 · Instalación y puesta en marchaConfirmación in situ de suministros y cimentación, posicionamiento de equipos, puesta en marcha y aceptación.
03 · Formación de operariosCapacitación práctica sobre operación CNC rutinaria y control diario del hilo diamantado, poleas de guiado, tensado, refrigeración y engrase.
04 · Soporte posventaAsistencia técnica remota, orientación de mantenimiento y gestión de repuestos durante toda la vida útil de la máquina.
Preguntas frecuentes sobre selección, instalación y operación de la sierra de hilo vertical
Preguntas frecuentes sobre máquinas de sierra de hilo diamantado vertical
Esta máquina de sierra de hilo CNC vertical se utiliza principalmente para el corte y conformado de piezas de piedra pequeñas y medianas que requieren cortes verticales precisos, especialmente en talleres dedicados a la producción de lápidas, monumentos y artesanías en piedra.
En la práctica, suele emplearse para:
Cortar lápidas de granito o mármol en formas básicas
Preparar componentes de monumentos antes de grabado o pulido
Cortar artesanías y piezas personalizadas en piedra, como logotipos, cruces, corazones, hojas de arce, letras, señalética y textos decorativos
Estas tareas suelen implicar:
Piezas individuales o lotes pequeños
Cambios frecuentes de forma
Requisitos elevados de aristas rectas y precisión de forma
Para este tipo de trabajos, una sierra de hilo CNC vertical de Dinosaw Machine constituye una solución mucho más práctica que las grandes sierras de hilo horizontales pensadas para producción en volumen.
La diferencia radica principalmente en la escala de corte y el método de producción.
Una sierra de hilo horizontal suele emplearse cuando:
Los bloques de piedra presentan gran longitud, anchura o altura
Se colocan varios bloques uno al lado del otro
Se priorizan el corte por lotes y el volumen de salida
Por el contrario, una sierra de hilo CNC vertical se elige cuando:
Las piezas de piedra son pequeñas o medianas
Se realiza el corte de una pieza por vez
La precisión y el control de formas prevalecen sobre la velocidad
Para talleres de lápidas, productores de artesanía en piedra y fábricas de nueva creación, el diseño vertical suele resultar más económico y sencillo de operar que los sistemas horizontales de gran formato.
Esta máquina se emplea principalmente para el corte de granito, mármol y caliza, materiales habituales en la fabricación de lápidas, monumentos y artesanía en piedra.
Algunos casos típicos incluyen:
Granito duro para lápidas y monumentos en exteriores
Mármol para productos decorativos y labores de grabado
Pedidos mixtos con variación de durezas de piedra según proyecto
Con el mando CNC, una sierra de hilo CNC vertical de Dinosaw Machine permite al operario ajustar los parámetros de corte en función del tipo de piedra, evitando la dependencia de valores fijos. Esta flexibilidad resulta fundamental para talleres que fabrican piezas personalizadas o no estandarizadas.
Esta máquina se caracteriza por una precisión de corte de ±1 mm.
Ese nivel de exactitud resulta suficiente para:
Lápidas y componentes de monumentos
Artesanía y piezas decorativas en piedra
Logotipos, textos y elementos en piedra con perfiles limpios
En la práctica, ±1 mm de precisión garantiza que:
Las aristas permanezcan rectas y uniformes
Los trabajos posteriores de grabado, pulido o acabado no exijan correcciones extensas
Se obtenga una estandarización dimensional entre piezas
Esta precisión se alcanza gracias al desplazamiento del hilo controlado por CNC y a la estructura de corte vertical estable, sin requerir compensaciones manuales del operario.
Para el modelo LSSJ-1900-9H, la capacidad máxima de corte es:
Altura máxima de corte:800 mm
Rango de diámetro para tronzado:1600–1900 mm
Esto significa que la máquina resulta indicada para:
Piezas de piedra de hasta 800 mm de alto
Lápidas, partes de monumentos y elementos artesanales comprendidos en el rango 1600–1900 mm de diámetro
Si las dimensiones de su piedra superan estos límites, la decisión correcta es optar por un modelo superior o una configuración personalizada, sin forzar este modelo fuera de su rango de trabajo diseñado.
Usted debe optar por una sierra de hilo CNC vertical cuando requiera cortar piezas gruesas, formas especiales o productos unitarios en piedra, no grandes placas.
En la práctica, muchos talleres migran de la cortadora disco puente a la sierra de hilo CNC vertical cuando:
El espesor de la piedra es elevado y el corte con disco pierde estabilidad
Los productos exigen aristas verticales rectas en vez de superficies planas
El trabajo se centra en lápidas, monumentos u objetos artesanales, no en losas
Las cortadoras disco puente resultan óptimas para cortes planos y trabajos en losa. Para piezas gruesas, verticales o conformadas, una sierra de hilo CNC vertical de Dinosaw Machine es la herramienta recomendada.
Esta máquina suele elegirse principalmente por:
Talleres de piedra pequeños y medianos
Fábricas de piedra de nueva creación
Talleres enfocados en lápidas, monumentos y artículos decorativos en piedra
Los usuarios típicos incluyen talleres que:
Realizan cortes de una sola pieza por vez en lugar de cortes por lotes
Producen piezas de piedra a medida como logotipos, letras, cruces o formas decorativas
No requieren sierras de hilo horizontales para producción masiva
Para este tipo de talleres, una sierra de hilo vertical CNC implica un umbral de inversión más bajo y mayor flexibilidad comparado con equipos de corte de gran formato.
El control CNC permite que la máquina repita la misma trayectoria de corte con precisión, sin depender de ajustes manuales.
En el uso diario, esto significa:
Las dimensiones de corte se mantienen constantes pieza a pieza
La precisión de las formas no depende de la experiencia del operario
Diseños repetidos, como letras o logotipos, conservan la uniformidad
Para talleres que fabrican lápidas y artículos decorativos en piedra, el CNC reduce ensayo y error, y ayuda a mantener la consistencia en la producción, incluso ante cambios frecuentes de diseño.
Esta máquina no se ha diseñado para cortes en lotes grandes ni para bloques de piedra de gran formato.
Sus límites prácticos son:
Se corta una pieza de piedra a la vez, no varios bloques en paralelo
Se limita al tamaño de corte del modelo LSSJ-1900-9H
No reemplaza a las sierras de hilo horizontales para cortes masivos
La función adecuada de esta máquina es corte y perfilado de precisión, no la producción en grandes volúmenes.
Comprender este ámbito de uso ayuda a evitar elegir una máquina inadecuada para el trabajo requerido.
Antes de elegir el modelo LSSJ-1900-9H, normalmente se confirma:
Que la altura de la piedra no supera los 800 mm
Que la dimensión de la piedra se ajusta al rango de diámetro de tronzado 1600–1900 mm
Que sus productos principales sean lápidas, monumentos o trabajos decorativos en piedra, no tablas
También se considera:
Si la mayoría de los trabajos son piezas individuales o lotes pequeños
Si la personalización y versatilidad de formas son más importantes que el volumen de producción
Si estos puntos reflejan su situación productiva, esta sierra de hilo vertical CNC es el tipo de máquina adecuado para considerar.
Seleccione vertical cuando el espacio en planta es reducido o sus piezas de trabajo son altas: el bastidor vertical ocupa más de un 50% menos de superficie que equipos horizontales, el desplazamiento vertical de 800 mm permite mecanizar monumentos y elementos de gran altura, y el rango de tronzado de 1.600–1.900 mm cubre trabajos de gran diámetro. Las máquinas horizontales siguen siendo ideales para cortes extensos en formato tabla y para grandes volúmenes por lote.
Contactar con Dinosaw
Consulte sobre precio, configuración y aplicaciones de la sierra de hilo vertical
¿Está buscando máquinas de corte o soluciones específicas para procesar materiales duros y frágiles?
¿Enfrenta desafíos en extracción de piedra, corte de encimeras, corte de hormigón y tuberías submarinas, limpieza de óxido y esmerilado de acero inoxidable, corte de láminas ultrafinas, procesamiento de ágata y gemas, corte de grafito, o incluso en demolición de edificaciones?
Envíe su consulta y recibirá respuesta en menos de 12 horas con opciones totalmente adaptadas.
English
中文
Italian
Türkçe
Português
Español
Deutsch
العربية
Tiếng Việt
Français
Русский
한국어
