Monofilo verticale Dinosaw: il passaggio dalla limitazione orizzontale alla libertà verticale di 800 mm
Per anni, i lavoratori della pietra hanno affrontato le difficoltà delle segatrici orizzontali ingombranti, che compromettono precisione e occupano eccessivo spazio. La Segatrice a filo diamantato verticale Dinosaw rappresenta una svolta in termini di produttività. Con l’asse di taglio ruotato in verticale, non solo si supera lo standard del settore con una profondità di taglio di 800 mm: vengono eliminati i problemi di flessione del filo e tempi morti tipici delle macchine tradizionali.
Gestisce granito, marmo, basalto, calcare, arenaria e pietra artificiale per la realizzazione di tombe, croci, sculture, targhe commemorative ed elementi architettonici, ottenendo superfici lisce che richiedono minima lucidatura.
1. Evoluzione strutturale: stabilità verticale versus ingombro orizzontale
- Il passato: le segatrici orizzontali tradizionali occupano molto spazio e, su lunghe distanze, la gravità provoca "curvatura" del filo, generando imprecisioni superiori a 3 mm.
- Il presente: L’architettura verticale Dinosaw sfrutta il moto allineato alla gravità per stabilità naturale. Il design compatto riduce l'ingombro del 40%, mentre le ruote guida automatiche garantiscono una tolleranza di taglio entro 1 mm.
2. Precisione: tensionamento servo vs. sistemi manuali
- Il passato: i macchinari classici si affidano a tensionamento manuale o idraulico di base, provocando fluttuazioni che portano a rotture frequenti o superfici ondulate, soprattutto su granito e pietra da monumento.
- Il presente: viene integrato un sistema servo-controllato a tensione costante. Compensando le variazioni di tensione in tempo reale, il filo diamantato mantiene verticalità assoluta per tutta la corsa di 800 mm, assicurando finiture che riducono drasticamente i costi di rettifica.
3. Efficienza e manodopera: DXF digitale vs. dipendenza dagli artigiani
- Il passato: i tagli sagomati erano una lavorazione di "alta scuola" riservata ad artigiani esperti per setup e percorso.
- Il presente: con importazione DXF a singolo click, un solo tecnico può gestire più unità. Motori di marca ad alta coppia con velocità del 15% superiore alla concorrenza permettono all’azienda il passaggio da lavorazione artigianale a flusso CNC scalabile e automatizzato.
Più del 50% in menoSuperficie occupata rispetto alle configurazioni a filo orizzontale
800 mmCorsa verticale di taglio per profili pietra alti
Ø1,6–1,9 mGamma di rifilatura a grande diametro con doppia puleggia da 900 mm
Materiali applicabili
Granito, marmo, basalto e altre pietre naturali
Certificazioni e qualifiche
Certificazione CE · ISO 9001:2015 · Partecipazione alla redazione di standard di settore · Oltre 120 paesi e regioni servite
Applicazioni del monofilo verticale per granito, marmo e pietra
Taglio di precisione su diversi materiali lapidei per prodotti commemorativi di qualità

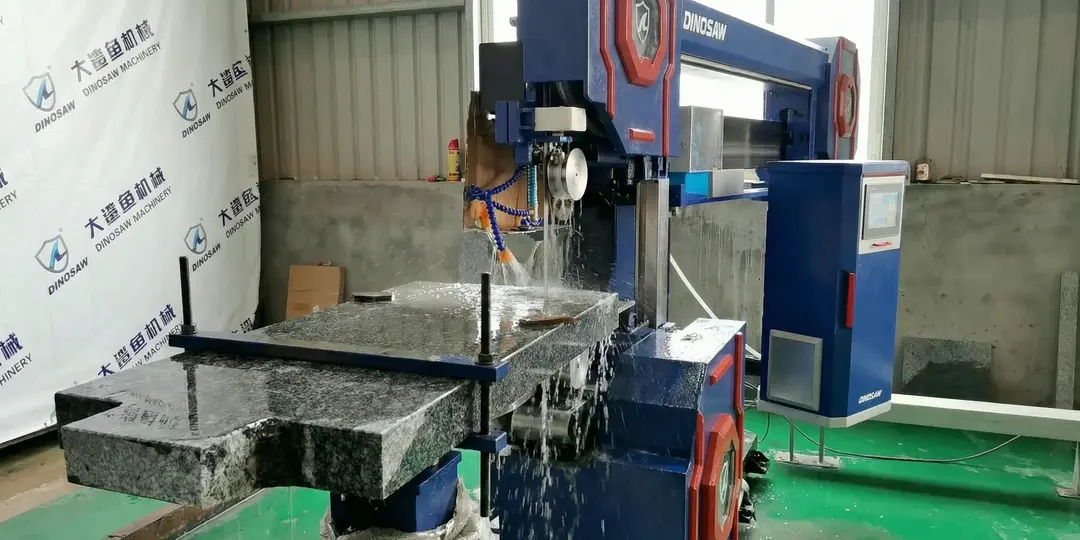

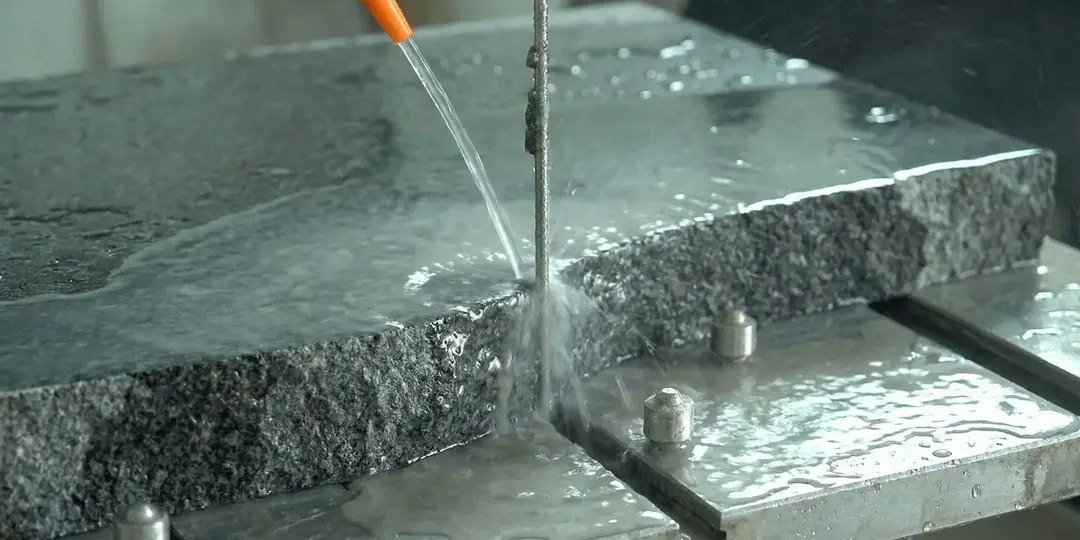

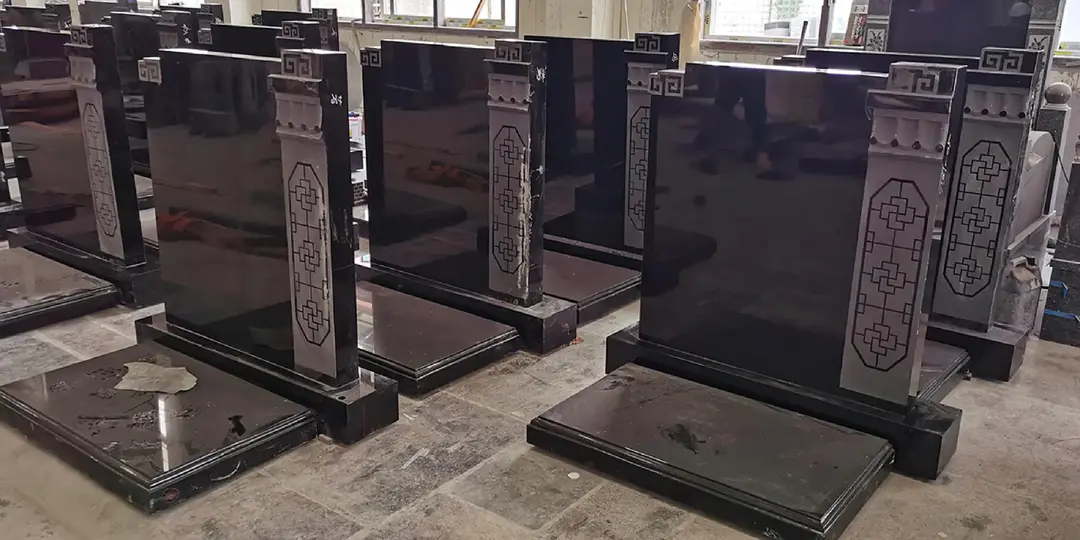

Taglio a filo di tombe in granito
Taglio di tombe in granito con Monofilo verticale Dinosaw Machine Problema storico : Le segatrici orizzontali soffrono la curvatura del filo causata dalla gravità su lunghe distanze, spesso generando deviazioni superficiali superiori a 3 mm. Monofilo verticale CNC Dinosaw : La architettura verticale sfrutta la stabilità allineata alla gravità per neutralizzare le vibrazioni. Con profondità di taglio 800 mm e tensionamento servo, viene mantenuta una precisione entro 1 mm , producendo tombe in granito perfettamente piane che riducono la manodopera di rettifica del 30%.

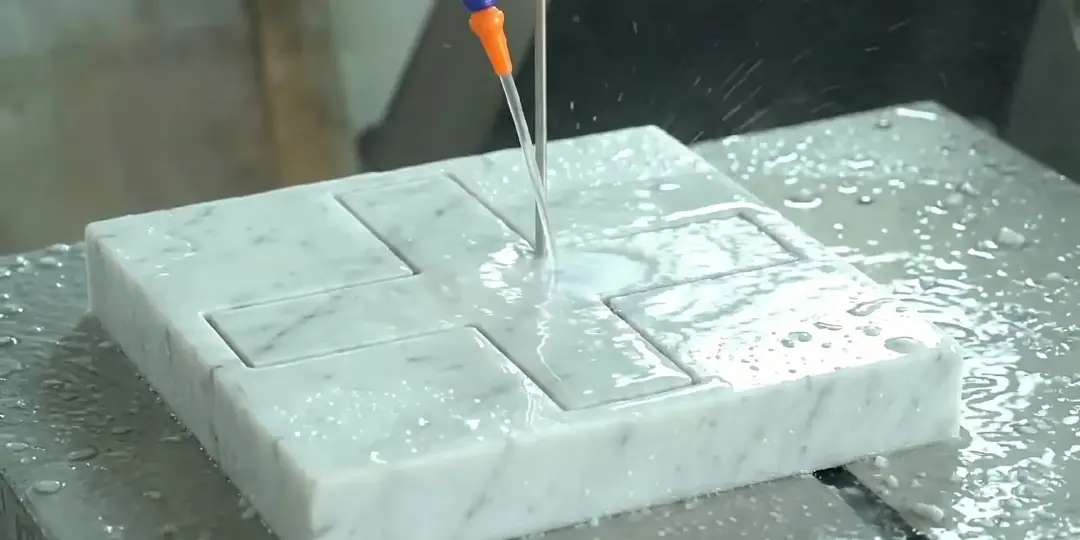

Taglio a filo di croci in marmo
La delicata bellezza del marmo richiede un taglio preciso per preservare l'eleganza naturale. Il macchinario a filo diamantato garantisce un’azione di taglio accurata e delicata, ideale per simboli commemorativi religiosi come le croci. Problema storico : La natura fragile del marmo lo rende soggetto a microfratture sui bordi acuti utilizzando sistemi manuali o con tensionamento instabile. Dinosaw Vertical Wire Saw : Il sistema Servo-Controlled Constant Tensioning offre feedback di microsecondi per stabilizzare il filo. In combinazione con le guide ruota auto-adattanti, la macchina segue facilmente profili incrociati complessi, evitando scheggiature e ottenendo una finitura a specchio, tipica dell’arte religiosa di alta gamma.
Applicazioni macchinari a filo per grandi monumenti
I monumenti in granito di grandi dimensioni richiedono precisione e potenza per risultati di impatto. Il macchinario a filo diamantato processa con efficienza i blocchi di granito massicci trasformandoli in strutture commemorative maestose. Problema storico : Le segatrici orizzontali tradizionali occupano grandi superfici di officina, spesso non sufficienti a mantenere una superficie liscia su profondi tagli monumentali per mancanza di coppia. Dinosaw Vertical Wire Saw : L’ottimizzazione verticale recupera il 40% dello spazio a terra . Dotata di motori ad alta coppia di marca, la macchina risulta del 15% più veloce rispetto ai concorrenti , offrendo potenza costante su una corsa di 0,8 metri, garantendo la lavorazione di blocchi monumentali con la massima efficienza e il minimo ingombro.
Taglio con macchinario a filo per decorazioni in basalto
L’aspetto scuro e distintivo del basalto genera elementi decorativi d’impatto nelle installazioni commemorative. Il macchinario a filo diamantato modella con precisione questa pietra vulcanica, nonostante la sua durezza e densità eccezionali. Problema storico : Loghi scudo e profili complessi necessitavano l’intervento manuale di “maestri artigiani” ad alto costo, rappresentando un limite produttivo per la crescita. Dinosaw Vertical CNC Wire Saw : Con importazione DXF a singolo clic , il percorso dal design al taglio verticale viene automatizzato. Anche per gli elementi in basalto più ostici, operatori entry-level possono ottenere risultati professionali, eliminando la dipendenza dalla manodopera e potenziando l’impianto per scalare i profili automatizzati in tempi rapidi.
Prestazioni di taglio reali e indicatori chiave
Il monofilo verticale libera il settore dalla macchina orizzontale: oltre il 50% in meno di spazio, corsa verticale 800 mm e precisione ±1 mm.
Più del 50% in meno
Spazio occupato
La struttura verticale richiede meno della metà dello spazio rispetto all’assetto orizzontale—liberando spazio per altre lavorazioni in officina.
800 mm
Altezza max. di taglio
La corsa di taglio verticale arriva a 800 mm, lavorando pezzi alti che i tavoli orizzontali non gestiscono.
Ø1,6–1,9 m
Diametro di rifilatura
Rifilatura di pezzi di grande diametro da 1,6 a 1,9 m grazie a doppio disco da 900 mm.
±1 mm
Precisione del contorno
Motore servo con tensionamento idraulico mantiene una pressione costante del filo per una precisione contorno di ±1 mm su granito e marmo.
Materiali applicabili: Granito, marmo, basalto e altre pietre naturali.
Prodotti tipici: Lapidi, croci, componenti per monumenti, rifilatura di blocchi e elementi sagomati in pietra.
L'efficienza reale di taglio varia in funzione del tipo di materiale, della complessità del profilo, della specifica del filo diamantato e delle condizioni operative.
Il diametro del filo diamantato può essere ottimizzato in base al materiale — standard 4–8,8 mm. Per esigenze specifiche di materiale o profilatura, inviate una richiesta di taglio di prova.
Specifiche Monofilo CNC
LSSJ-1900-9H è un monofilo verticale su piattaforma singola con altezza di taglio pari a 800 mm e gamma di rifilatura diametro 1.600–1.900 mm. Layout, potenza e opzioni vengono configurati su richiesta per lo spazio laboratorio e i materiali trattati.
Modello
Unità
LSSJ-1900-9H
disco
mm
2x900
Altezza max. di taglio
mm
800mm
Diametro di rifilatura
mm
1600~1900mm
Diametro filo
mm
4~8.8
Potenza motore principale
kw
11
Dimensioni totali
m
3.69x1.9x3.6
Tecnologie Core e Struttura Macchina
Sei sistemi core organizzati attorno a un unico concetto: spostare l’asse di taglio in verticale e restituire spazio operativo al laboratorio. I punti numerati sullo schema macchina identificano i sei sistemi descritti di seguito.
Flusso di lavoro Monofilo Verticale
Una lavorazione tipica segue tre fasi: selezione o importazione del profilo target (template o DXF), posizionamento e fissaggio del pezzo nella stazione verticale, avvio del ciclo di taglio CNC per sagomatura. Per nuovi profili complessi, il percorso di taglio può essere verificato rispetto ai disegni prodotto prima della produzione.
01
Architettura verticale di taglio
Il percorso del filo orizzontale è difficile da controllare su lunghe distanze. L’architettura verticale accorcia la lunghezza effettiva e mantiene il movimento orientato all’altezza del pezzo, riducendo la flessione e abilitando una corsa verticale di 800 mm. Doppio disco da 900 mm mantiene il filo stabile su pezzi di diametro da 1,6 a 1,9 m.
02
Layout con risparmio di spazio
Lo spazio è il principale limite nei laboratori in crescita. Il telaio verticale occupa meno della metà rispetto alla configurazione orizzontale, consentendo più stadi produttivi nel medesimo ambiente.
03
Controllo multi-asse del profilo
La configurazione verticale non si limita a tagli semplici. Il controllo multi-asse esegue linee rette, curve e sagome personalizzate su monumenti, croci e componenti architettonici.
04
Tensionamento servo-idraulico
La precisione di un filo verticale dipende dalla stabilità della tensione. Il motore servo con tensionamento idraulico mantiene la pressione del filo costante su variazioni di altezza e profilo—fondamentale per precisione del contorno ±1 mm.
05
Motore a magneti permanenti
I tagli alti richiedono tempo ed energia. Un motore sincrono ad alta efficienza con magneti permanenti raggiunge fino a 2,0 m²/h sul granito riducendo i consumi di circa il 20% rispetto ai sistemi convenzionali.
06
DINOSAW CNC & progettazione di sicurezza
Il DINOSAW CNC grafico programma lavori standard in circa 5 minuti senza G-code, mentre allarmi software, protezioni e finecorsa tutelano l’operatore vicino alla macchina verticale.
Monofilo Verticale vs. Orizzontale
Confronto pratico per laboratori che valutano layout a filo verticale o orizzontale.
Monofilo Verticale vs. Orizzontale
Macchinario a filo orizzontale
VS
Segatrice a filo verticale DINOSAW
Maggiormente indicata per blocchi lunghi, layout orizzontali estesi e tagli in serie di grandi volumi
Tipo di officina
✓Ideale per spazi compatti, profili alti, monumenti e lavorazioni su misura
Bancale e tavola disposti per tutta la lunghezza a terra nell’officina
Ingombro a terra
✓Configurazione verticale in piedi con ingombro ridotto oltre il 50%
Altezza pezzo limitata dalla configurazione orizzontale della tavola
Altezza di taglio
✓Corsa verticale di 800 mm — ideale per monumenti e componenti sviluppati in altezza
La rifilatura di grande diametro richiede solitamente un'altra macchina
Rifilatura grande diametro
✓Rifilatura da 1.600–1.900 mm con doppie volani da 900 mm
Le forme complesse dipendono dall’esperienza dell’operatore nella configurazione
Operatività CNC
✓CNC grafico — lavorazioni standard in circa 5 minuti, senza G-code
La tensione varia in base alla posizione sugli assi lunghi orizzontali
Stabilità di precisione
✓Tensionamento servo + idraulico: precisione ±1 mm anche durante le variazioni di altezza
Nota tecnica: le configurazioni variano in funzione di marca e modello; le prestazioni effettive dipendono dalla macchina, dal materiale e dalle condizioni di lavoro specifiche.
Il produttore delle macchine a filo verticale
Dinosaw Machine rappresenta un produttore di macchinari CNC per la lavorazione della pietra, specializzato in Segatrici a filo diamantato e attrezzature CNC per il taglio della pietra. Con oltre 20 anni di esperienza in ricerca, sviluppo e produzione, Dinosaw contribuisce agli standard di settore, inclusi T/CMES 41001-2025 per Segatrici a filo diamantato CNC, vanta più di 100 brevetti tecnici e fornisce attrezzature e supporto tecnico a clienti in oltre 120 paesi e regioni. I sistemi di gestione e produzione sono certificati ISO 9001, ISO 14001 e ISO 45001, con macchinari conformi agli standard CE per i mercati internazionali.
Dinosaw Machine Ricerca & ProduzioneProgettazione meccanica · Sviluppo CNC · Assemblaggio · Test · Collaudo · Consegna globale
Redazione di Standard di Settore
Dinosaw Machine contribuisce alla definizione degli standard per i macchinari per la pietra, tra cui T/CMES 41001-2025 per Segatrici a filo diamantato CNC, nonché per multifilo, segatrici combinate a filo e attrezzature a ponte a cinque assi. Tale attività riflette il coinvolgimento pluriennale dell’azienda in progettazione, produzione, test e controllo qualità delle macchine.
20+Anni di esperienza in R&S e produzione di macchine per la pietra
100+Brevetti tecnici — Strutture delle macchine, controllo CNC, sistemi di taglio e tecnologie di lavorazione della pietra
120+Paesi e regioni servite — Attrezzature, installazione e supporto tecnico a livello globale
Conformità CE & Sistemi di gestione ISO
CE: Macchinari per il taglio della pietra valutati secondo Direttiva Macchine 2006/42/EC e standard EN pertinenti. ISO: Sistemi di gestione certificati ISO 9001, ISO 14001 e ISO 45001.
Requisiti di installazione e assistenza post-vendita
DINOSAW fornisce messa in servizio in loco, formazione operatori, assistenza tecnica, indicazioni per la manutenzione e coordinamento ricambi per ogni macchina a filo verticale secondo le specifiche del progetto.
Ingombro3,69 × 1,9 × 3,6 m
Configurazione verticale compatta — necessaria altezza libera di circa 3,6 m nel punto di installazione.
Alimentazione elettrica11 kW, configurata in base alla destinazione
Tensione e frequenza verificate rispetto agli standard elettrici locali prima della spedizione.
Area di lavoroAccesso su tre lati
Necessario spazio di manovra e movimentazione pezzi attorno alla stazione verticale.
01 · Pre-spedizione e consegnaConfigurazione della macchina, imballaggio e requisiti di trasporto confermati prima della partenza, con ispezione in fabbrica e verifica documentale.
02 · Installazione e collaudoVerifica delle utenze e fondamenta in loco, posizionamento macchina, messa in servizio e accettazione.
03 · Formazione operatoriAddestramento pratico sulle operazioni CNC di routine e controllo quotidiano del filo diamantato, ruote guida, tensionamento, raffreddamento e lubrificazione.
04 · Assistenza post-venditaAssistenza tecnica remota, guida alla manutenzione e coordinamento ricambi per tutta la vita utile della macchina.
FAQ: Selezione, installazione e uso di macchinari a filo verticale
Domande frequenti sulle segatrici a filo diamantato verticali
Questo monofilo CNC verticale è impiegato principalmente per il taglio e la sagomatura di pezzi di pietra di piccole e medie dimensioni che richiedono tagli verticali precisi, soprattutto nei laboratori che producono lapidi, monumenti e manufatti in pietra.
In produzione, viene frequentemente utilizzato per:
Tagliare lapidi in granito o marmo in forme base
Preparare componenti per monumenti prima di incisione o lucidatura
Tagliare manufatti e elementi in pietra su misura, come loghi, croci, cuori, foglie d'acero, lettere, insegne e testi decorativi
Queste lavorazioni generalmente coinvolgono:
Pezzi individuali o in piccoli lotti
Cambi frequenti di sagoma
Requisiti elevati per bordi diritti e precisione delle forme
Per queste applicazioni, il monofilo CNC verticale Dinosaw costituisce una soluzione più pratica rispetto ai grandi monofili orizzontali progettati per il taglio di massa.
La differenza principale riguarda la scala di taglio e la metodologia produttiva.
Un monofilo orizzontale viene tipicamente impiegato quando:
I blocchi di pietra sono molto grandi in lunghezza, larghezza o altezza
Più blocchi vengono posti affiancati
Il taglio in serie e la produttività sono prioritari
Un monofilo CNC verticale, al contrario, viene scelto quando:
I pezzi di pietra sono di dimensioni medio-piccole
Il taglio avviene su singolo pezzo
La precisione e il controllo della forma sono più importanti della velocità
Per laboratori di lapidi, produttori di manufatti in pietra e nuovi impianti, il design verticale risulta generalmente più economico e più semplice da operare rispetto ai sistemi orizzontali di grandi dimensioni.
La macchina viene principalmente utilizzata per il taglio di granito, marmo e calcare, ossia i materiali più comuni per lapidi, monumenti e manufatti in pietra.
Situazioni tipiche includono:
Granito duro impiegato per lapidi e memoriali esterni
Marmo impiegato per prodotti decorativi e incisioni
Ordini misti con differenti durezze della pietra
Con il controllo CNC, il monofilo CNC verticale Dinosaw permette agli operatori di regolare i parametri di taglio in base al tipo di pietra, evitando l'utilizzo di impostazioni fisse. Questa flessibilità risulta particolarmente utile nei laboratori che gestiscono prodotti lapidei personalizzati o fuori standard.
La macchina garantisce una precisione di taglio di ±1 mm.
Tale livello di precisione risulta idoneo per:
Lapidi e componenti per monumenti
Manufatti e pezzi decorativi in pietra
Loghi, scritte e prodotti sagomati che richiedono contorni netti
In uso pratico, la precisione di ±1 mm assicura che:
I bordi rimangano diritti e uniformi
L'incisione, la lucidatura o le finiture successive non richiedano correzioni rilevanti
Pezzi diversi possano essere prodotti secondo uno standard dimensionale uniforme
Questa precisione viene ottenuta tramite il movimento a filo controllato CNC e una struttura verticalmente stabile, senza necessità di compensazione da parte dell'operatore.
Per il modello LSSJ-1900-9H, la capacità di taglio è:
Altezza massima di taglio:800 mm
Gamma diametri rifilatura:1600–1900 mm
Ne consegue che la macchina è idonea per:
Pezzi in pietra fino a 800 mm in altezza
Lapidi, parti di monumenti e manufatti in pietra che rientrano nella gamma diametri 1600–1900 mm
Se la dimensione del vostro materiale eccede questi limiti, la soluzione appropriata consiste nello scegliere un modello più grande o una configurazione personalizzata, evitando di operare al di fuori del range previsto dalla progettazione.
Il monofilo CNC verticale è la scelta appropriata per il taglio di pezzi spessi, forme personalizzate o prodotti unici, e non per lastre in grandi volumi.
In concreto, i laboratori migrano dalla fresa a ponte al monofilo CNC verticale quando:
Lo spessore della pietra è elevato e il taglio con disco diventa instabile
I prodotti richiedono bordi verticali diritti piuttosto che superfici piane
Lavorazioni riguardano lapidi, monumenti o manufatti in pietra, e non lastre
Le frese a ponte sono efficienti per il taglio piano e il lavoro su lastre. Per pezzi spessi, verticali o sagomati, il monofilo CNC verticale Dinosaw è lo strumento più idoneo.
Questa macchina risulta principalmente scelta da:
Laboratori di pietra di piccole e medie dimensioni
Stabilimenti di pietra in fase di avviamento
Laboratori specializzati in lapidi, monumenti e manufatti in pietra
L'utilizzo tipico riguarda laboratori che:
Tagliano un pezzo per volta invece che in lotti
Realizzano prodotti in pietra personalizzati come loghi, lettere, croci o forme decorative
Non necessitano di macchinari a filo orizzontale destinati alla produzione di massa
Per questi laboratori, un monofilo CNC verticale offre una barriera di investimento ridotta e maggiore flessibilità rispetto a macchinari di taglio di grandi dimensioni.
Il controllo CNC consente alla macchina di ripetere con precisione lo stesso percorso di taglio senza dipendere da regolazioni manuali.
Nell'uso quotidiano ciò significa:
Le dimensioni di taglio risultano costanti da un pezzo all'altro
La precisione delle forme non dipende dall'esperienza dell'operatore
I disegni ripetuti, come lettere o loghi, risultano uniformi
Nei laboratori che realizzano lapidi e manufatti in pietra, il controllo CNC riduce la prova e errore e garantisce una produzione costante anche con frequenti variazioni di design.
Questa macchina non è progettata per taglio in lotti di grandi dimensioni o blocchi di pietra molto voluminosi.
I suoi limiti pratici sono:
Esegue il taglio di un singolo pezzo di pietra alla volta, non tagli multipli in parallelo
È limitata alle dimensioni di taglio del modello LSSJ-1900-9H
Non sostituisce i macchinari a filo orizzontale utilizzati per il taglio in massa
La corretta funzione di questa macchina è taglio e sagomatura di precisione e non produzione ad alto volume.
Comprendere questi limiti permette di evitare la scelta errata della macchina rispetto al compito richiesto.
Prima di selezionare il modello LSSJ-1900-9H, solitamente vengono verificati i seguenti aspetti:
Che l'altezza del pezzo non superi 800 mm
Che la dimensione della pietra rientri nel diametro di rifilatura 1600–1900 mm
Che i prodotti principali siano lapidi, monumenti o manufatti in pietra, non lastre
Si considerano inoltre:
Se la maggior parte delle lavorazioni sono pezzo singolo o piccole serie
Se la personalizzazione e la flessibilità di sagoma sono prioritarie rispetto al volume di produzione
Se questi criteri rispecchiano le esigenze produttive, il monofilo CNC verticale risulta la tipologia idonea da considerare.
Il monofilo verticale si conferma idoneo in presenza di spazi limitati o pezzi di lavoro particolarmente alti: il telaio verticale occupa oltre il 50% in meno di area rispetto ai macchinari orizzontali, il movimento verticale da 800 mm tratta monumenti e componenti alti, e il diametro di rifilatura 1.600–1.900 mm gestisce lavorazioni di grande formato. I macchinari orizzontali restano la soluzione ideale per lavorazioni su lastre lunghe e piatte e per taglio in lotti ad alto volume.
Contatti Dinosaw
Discussione su prezzo, configurazione e applicazioni dei macchinari a filo verticale
Siete alla ricerca di macchinari da taglio o soluzioni di lavorazione ideali per materiali duri e fragili?
Affrontate sfide in cava, taglio top cucina, taglio cemento o tubazioni subacquee, rimozione ruggine/levigatura inox, taglio lastre sottili di lusso, taglio di agata e gemme, taglio di grafite, o persino demolizione di edifici?
Inviate la vostra richiesta. Entro 12 ore riceverete una risposta con soluzioni su misura!
English
中文
Italian
Türkçe
Português
Español
Deutsch
العربية
Tiếng Việt
Français
Русский
한국어
