Scie à fil diamanté vertical CNC pour granit et marbre
LSSJ-1900-9H
Scie à fil diamanté vertical Dinosaw : la référence de la révolution, du carcan horizontal à la liberté verticale de 800 mm
Depuis des années, les façonniers de pierre se heurtent à la contrainte des scies horizontales volumineuses, néfastes à la fois pour la précision et la surface utile en atelier. La Refendeuse à fil diamanté vertical Dinosaw marque un tournant décisif en matière de productivité. L’adoption d’un axe de coupe vertical ne se contente pas de dépasser la norme de profondeur de coupe de 800 mm : elle élimine les problèmes fondamentaux de flèche du fil et de temps mort qui gangrènent les équipements traditionnels.
Elle traite le granit, le marbre, le basalte, le calcaire, le grès et la pierre recomposée pour réaliser des pierres tombales ouvragées, croix, sculptures, plaques commémoratives et éléments architecturaux avec des surfaces lisses requérant peu de polissage.
1. Évolution structurelle : stabilité verticale vs. encombrement horizontal
- Avant : Les scies à fil horizontales occupent une surface au sol considérable et, sur de grandes longueurs, la gravité induit une courbure du fil générant des écarts d’au moins 3 mm.
- Aujourd’hui : L’architecture verticale Dinosaw exploite la gravité pour une stabilité naturelle. Son architecture compacte réduit l’emprise au sol de 40 %, tandis que les galets suiveurs automatiques garantissent une tolérance de coupe inférieure à 1 mm.
2. Maîtrise de la précision : tensionnement servo vs. systèmes manuels
- Avant : Les équipements anciens utilisent un tensionnement manuel ou hydraulique basique, provoquant des variations entraînant ruptures ou ondulations en surface, notamment sur le granit dur ou les pierres monumentales.
- Aujourd’hui : Nous intégrons un système de tension constante à commande servo. En compensant en temps réel les variations, notre fil diamanté maintient une verticalité parfaite sur toute la course de 800 mm, fournissant un état de surface qui réduit drastiquement les coûts de meulage secondaire.
3. Efficacité et main-d’œuvre : importation DXF numérique vs. dépendance aux ouvriers hautement qualifiés
- Avant : Le découpage hétérotype relevait de la « maîtrise empirique », dépendant de gabarits onéreux et d’artisans spécialisés.
- Aujourd’hui : L’importation CAO au format DXF, d’un simple clic, permet à un seul technicien de gérer plusieurs machines. Associé à des moteurs de marque à couple élevé, 15 % plus rapides que la concurrence, Dinosaw permet à votre atelier de migrer d’un fonctionnement artisanal à une production CNC évolutive et automatisée.
Applications de la scie à fil diamanté verticale pour granit, marbre et pierre
Découpe de précision sur une large gamme de pierres pour des produits commémoratifs premium

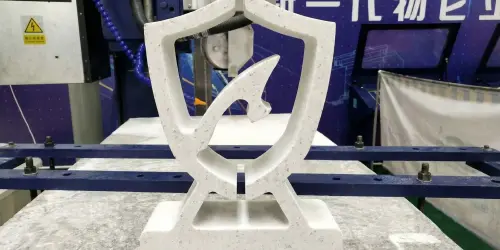

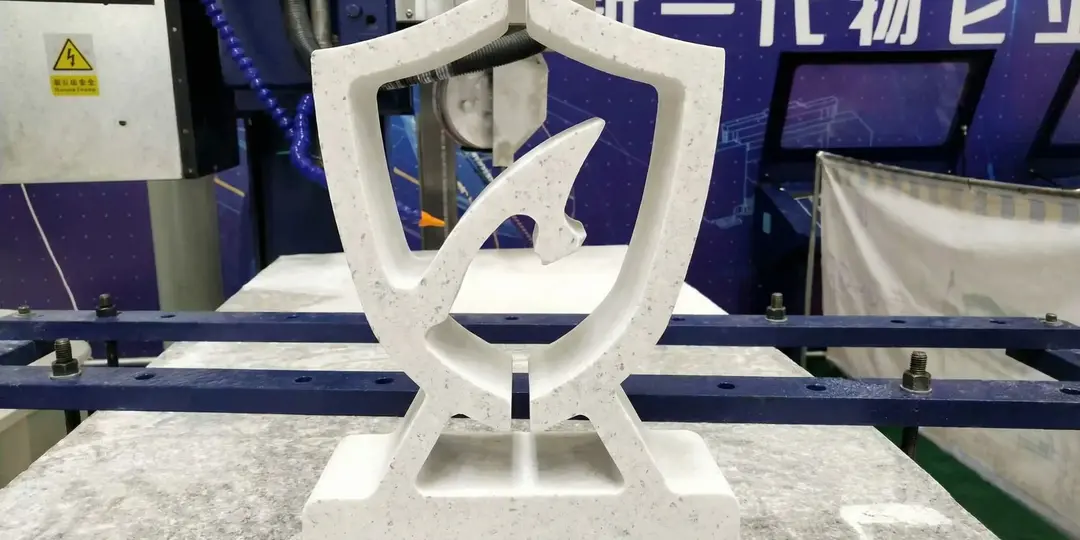

Découpe de formes complexes sur machine à fil diamanté
▶
|
|---|
| Vidéo Scie à fil diamanté vertical CNC Dinosaw Machine |

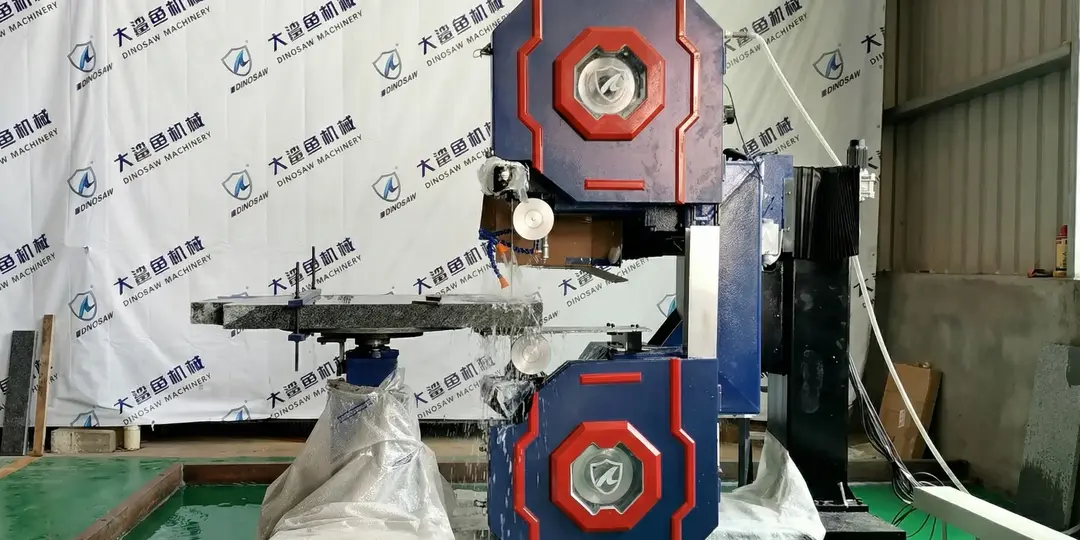

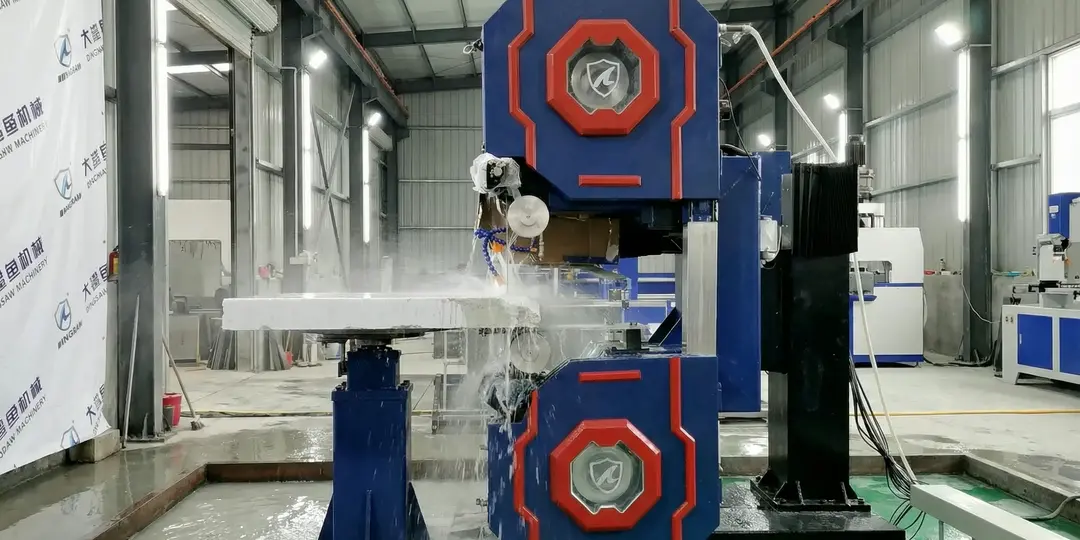

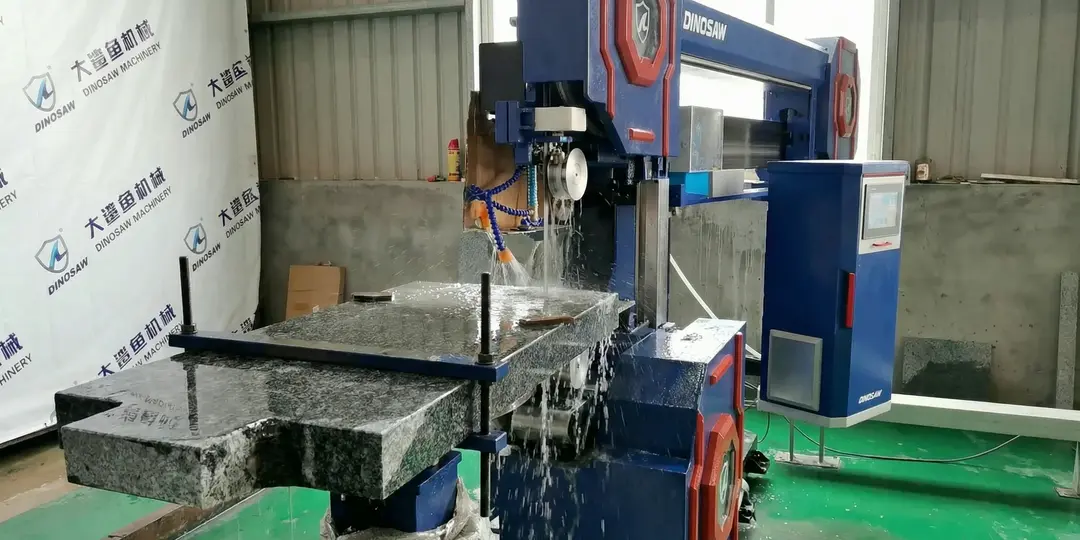

Ces images sur site montrent la Refendeuse à fil diamanté vertical Dinosaw traitant un profil complexe avec une précision industrielle. Là où les équipements standards peinent à la profondeur, notre architecture verticale exploite la gravité pour atteindre une épaisseur de coupe de 800 mm inégalée, idéale pour les monuments massifs et éléments de structure.
La vidéo illustre la découpe d’une croix complexe dans un bloc de granit épais. Équipé d’un tensionnement constant commandé par servo et de galets guides auto-suiveurs, le système compense la déviation du fil en temps réel et maintient une tolérance inférieure à 1 mm sur la course verticale de 0,8 m. Associée à des moteurs de marque à couple élevé, générant 15 % de vitesse supplémentaire, la scie de profilage fil diamanté verticale Dinosaw assure le meilleur ROI aux ateliers spécialistes des monuments, bordures et motifs architecturaux complexes.

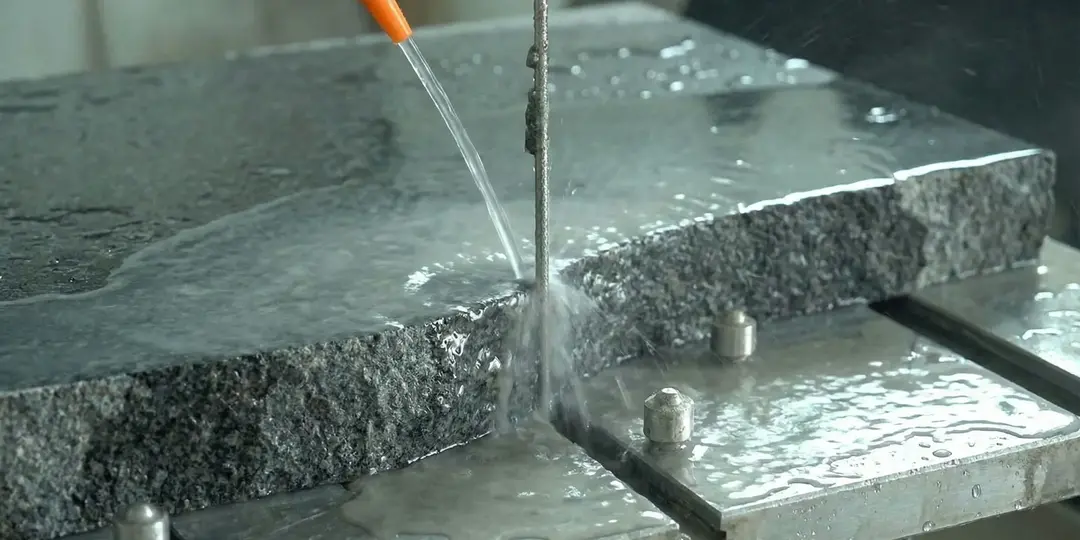

Découpe de pierres tombales en granit à fil diamanté
- Problématique historique : Les scies horizontales subissent une flexion du fil due à la gravité sur de longues portées, générant fréquemment des écarts de surface de 3 mm ou plus.
- Scie à fil diamanté vertical CNC Dinosaw : Notre architecture verticale exploite la stabilité induite par la gravité pour neutraliser les vibrations. Avec une profondeur de coupe de 800 mm et un tensionnement servo, nous garantissons une précision inférieure à 1 mm, obtenant des pierres tombales parfaitement planes qui réduisent la main-d’œuvre de surfaçage de 30 %.

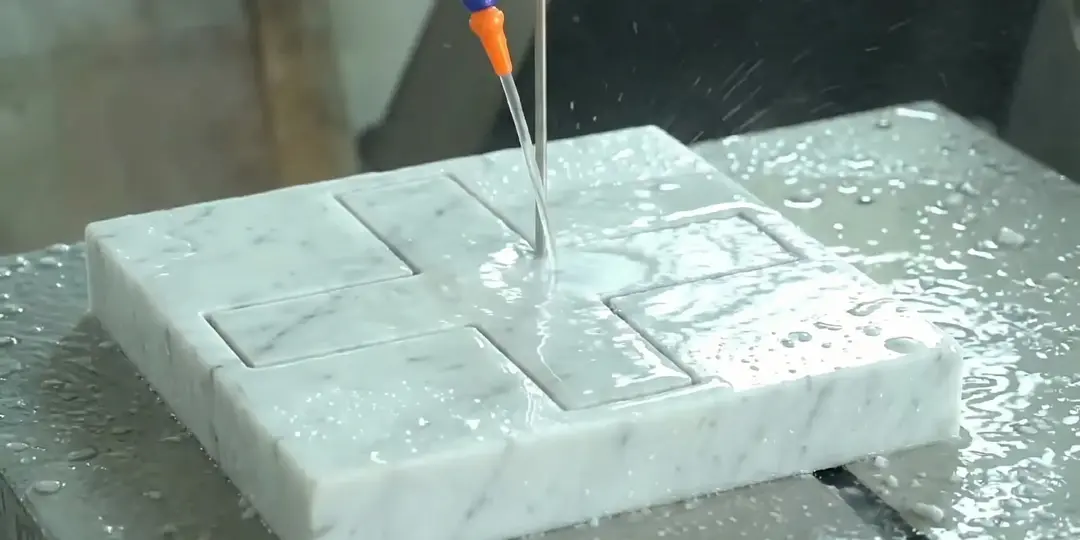

Découpe de croix en marbre à fil diamanté
- Problématique historique : La fragilité du marbre crée des microfissures dans les angles vifs lors de l’utilisation de systèmes de tension manuels ou instables.
- Scie à fil diamanté vertical Dinosaw : Notre tensionnement constant à réglage servo assure un retour instantané pour stabiliser le fil. Associé aux galets guides auto-suiveurs, le système découpe sans écaillage les profils croisés complexes, obtenant un poli miroir caractéristique de l’art religieux haut de gamme.

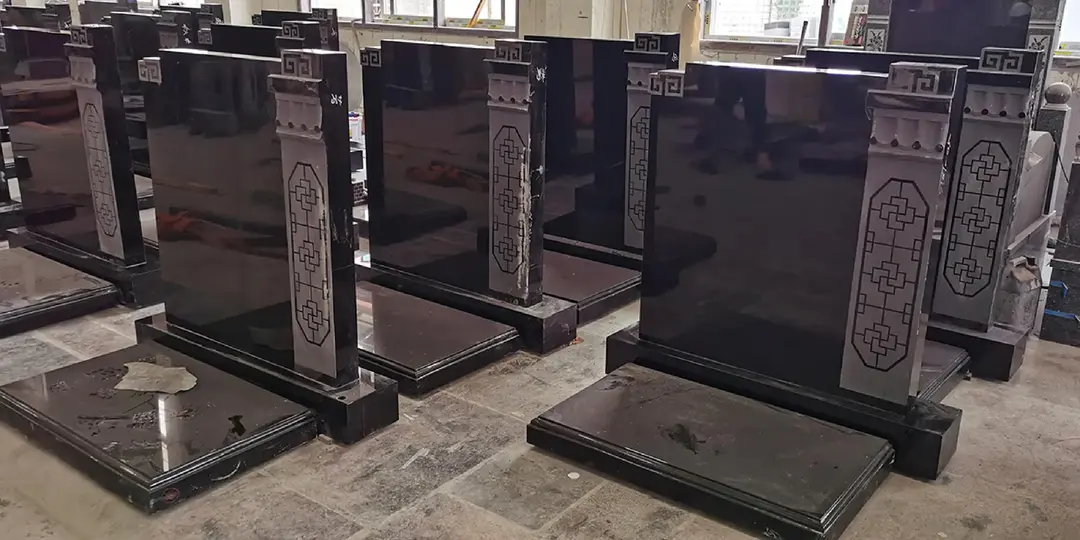

Applications de la scie à fil diamanté sur monuments de grande taille
 |
 |
 |
| Les monuments en granit de grande dimension exigent puissance et précision pour obtenir un résultat à la hauteur. Notre machine à fil diamanté façonne efficacement les blocs massifs de granit en structures commémoratives majestueuses. |
- Problématique historique : Les scies horizontales requièrent de grandes surfaces tout en manquant parfois de couple pour garantir la planéité sur des coupes profondes de monuments.
- Scie à fil diamanté vertical Dinosaw : Son encombrement vertical optimisé libère 40 % de surface au sol. Grâce à ses moteurs à couple élevé, la machine est 15 % plus rapide que les solutions concurrentes tout en maintenant la puissance sur toute la course de 0,8 m pour traiter efficacement les blocs monumentaux.

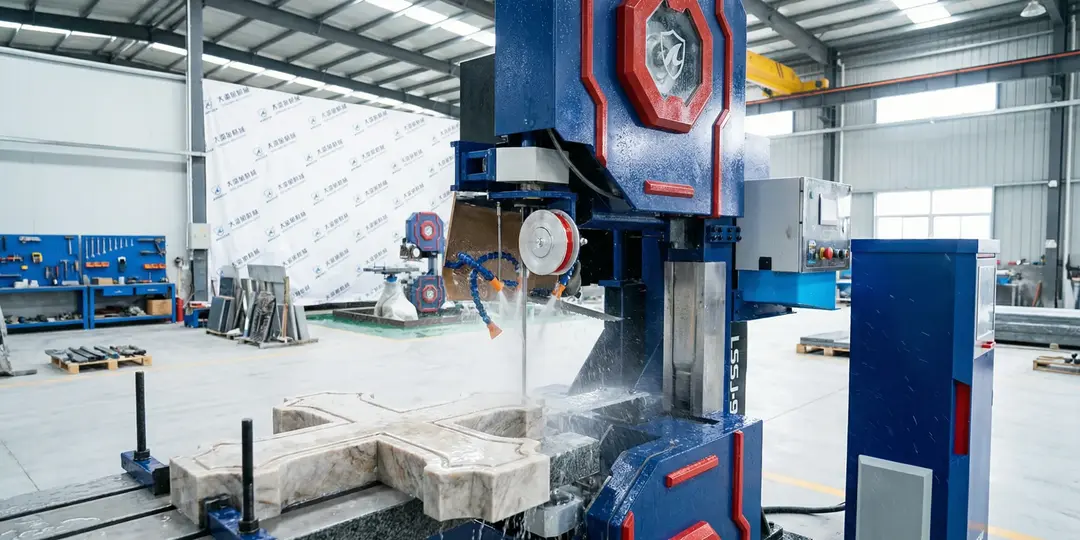

Découpe décorative de basalte à fil diamanté
 |
 |
 |
| L’aspect sombre et singulier du basalte crée des éléments décoratifs remarquables pour les aménagements commémoratifs. Notre machine à fil diamanté façonne avec précision cette roche volcanique à la dureté et densité exceptionnelles. |
- Problématique historique : Les découpes complexes de blasons et profils nécessitaient auparavant une mise en œuvre manuelle onéreuse, frein majeur à la montée en cadence de la production.
- Scie à fil diamanté vertical CNC Dinosaw : Grâce à l’importation CAO DXF en un clic, Nous automatisons le processus du dessin à la coupe verticale. Même sur les éléments en basalte, les opérateurs débutants obtiennent un résultat professionnel, supprimant la dépendance à la main-d’œuvre spécialisée et permettant à votre atelier de basculer en profilage automatisé dès le lendemain.
Fiche technique scie à fil diamanté CNC
Spécifications personnalisables sur demande.
| Modèle | Unité | LSSJ-1900-9H |
|---|---|---|
| volant d’inertie | mm | 2x900 |
| Hauteur de coupe max. | mm | 800 mm |
| Plage de diamètre d’ébarbage | mm | 1600~1900 mm |
| Diamètre du fil | mm | 4~8,8 |
| Puissance moteur principal | kW | 11 |
| Dimensions générales | m | 3,69x1,9x3,6 |
Découvrez pourquoi le fil diamanté Dinosaw est la solution référente pour le profilage commémoratif sur pierre.
Technologie et performance des machines à fil diamanté CNC
Conception verticale peu encombrante
La structure verticale réduit l’emprise au sol de plus de 50 % par rapport à une configuration horizontale.
Découpe polyvalente
Commande multiaxe permettant coupes droites, courbes et sur mesure.
Précision de coupe ±1 mm
Moteur servo et tensionnement hydraulique assurent une pression constante du fil diamanté.
Mise en service en 5 minutes
Système CNC auto-développé, aucune programmation requise.
Efficacité de coupe doublée
Moteur industriel à aimant permanent atteignant 1,5 m²/h en découpe granit.
Économies d’énergie de 20 %
Moteur synchrone à aimant permanent haut rendement.
Châssis monobloc intégré
Installation facile — fixez simplement la machine pour démarrer l’opération.
Commande à distance
Technologie OTA pour mises à jour à distance et assistance technique.
Réduction des coûts de main-d’œuvre
La qualité de surface obtenue supprime tout besoin de polissage secondaire.
FAQs
Questions fréquentes sur les scies à fil diamanté verticales
À quoi sert principalement cette scie à fil diamanté vertical CNC ?
Cette scie à fil diamanté vertical CNC est principalement destinée à la découpe et la mise en forme de pièces de pierre petites à moyennes nécessitant des coupes verticales précises, notamment dans les ateliers produisant des pierres tombales, monuments et articles décoratifs en pierre.
En production réelle, elle est souvent utilisée pour :
Découper pierres tombales en granit ou marbre aux formes de base
Préparer les éléments de monuments avant gravure ou polissage
Découper des objets décoratifs ou pièces spéciales : logos, croix, cœurs, feuilles d’érable, lettres, signalétiques et inscriptions décoratives.
Ces opérations impliquent généralement :
Des pièces unitaires ou de petite série
Des changements fréquents de forme
Des exigences élevée concernant l’état de bord droit et la fidélité du tracé
Pour ces travaux, une scie à fil diamanté vertical CNC Dinosaw est plus pratique qu’une scie à fil horizontale conçue pour la grande série.
En quoi une scie verticale CNC diffère-t-elle d’une scie à fil horizontale ?
La distinction s’établit surtout au niveau de l’échelle de coupe et du mode de production.
Une scie à fil horizontale s’emploie typiquement lorsque :
Les blocs de pierre sont très volumineux (longueur, largeur ou hauteur importantes)
Plusieurs blocs sont positionnés côte à côte
La priorité est à la série ou au volume de production
À l’inverse, une scie à fil diamanté vertical CNC est privilégiée quand :
Les pièces sont de taille petite ou moyenne
La coupe se réalise pièce par pièce
Le contrôle de la précision et de la forme prime sur la rapidité
Pour les ateliers de monuments, articles déco et jeunes entreprises, la conception verticale est plus économique et simple d’utilisation que les systèmes horizontaux lourds.
Quels matériaux de pierre cette machine peut-elle couper ?
La machine s’emploie principalement pour la découpe de granit, marbre et calcaire, trois matériaux majeurs pour pierres tombales, monuments et objets décoratifs.
Exemples fréquents d'applications matières :
Granit dur pour plaques tombales et commémoratives extérieures
Marbre pour produits décoratifs ou gravure
Commandes mixtes où la dureté de la pierre varie d’un chantier à l’autre
Grâce au pilotage CNC, une scie à fil diamanté vertical CNC Dinosaw permet d’ajuster les paramètres selon la pierre, sans dépendre de réglages figés.
Cette flexibilité est capitale pour les ateliers sur-mesure ou hors standard.
Quel est le niveau de précision de coupe de cette machine ?
La machine garantit une précision de coupe de ±1 mm.
Ce niveau de précision correspond à :
Composants de monuments et pierres tombales
Objets décoratifs en pierre
Logos, lettrages et pièces façonnées nécessitant une netteté d’arête
En pratique, ±1 mm assure que :
Les chants restent strictement droits
La gravure, le polissage ou la finition ultérieure ne requièrent pas de corrections majeures
Différentes pièces sont réalisées selon la même norme dimensionnelle
Cette précision s’obtient par la gestion CNC du fil diamanté et une structure verticale stable, sans recours à la compensation opérateur.
Quelles dimensions de coupe cette scie verticale CNC peut-elle prendre en charge ?
Pour le modèle LSSJ-1900-9H, la capacité de coupe est :
Hauteur de coupe max : 800 mm
Plage de diamètre d’ébarbage : 1600–1900 mm
Ce qui rend la machine adaptée pour :
Pièces jusqu’à 800 mm de haut
Pierres tombales, éléments monumentaux ou objets déco s’inscrivant dans les 1600–1900 mm de diamètre
Pour un gabarit supérieur, il convient de choisir un modèle plus grand ou une configuration personnalisée, sans dépasser la plage prévue du modèle.
Dans quel cas dois-je choisir une scie verticale CNC plutôt qu’une scie à pont ?
Optez pour une scie à fil diamanté vertical CNC lorsque vous découpez des pièces épaisses, aux formes spéciales ou en unité, et non des tranches de grande série.
En réalité, le passage de la scie à pont à la scie verticale CNC intervient quand :
L’épaisseur de la pierre est forte et la coupe-lame devient instable
Le besoin porte sur des chants droits verticaux et non des faces plates
Le travail concerne pierres tombales, monuments ou objets décoratifs, non des dalles
La débiteuse à pont excelle en découpe plane et en production de tranches.
Pour des pièces épaisses, verticales ou façonnées, la scie à fil diamanté vertical CNC Dinosaw s’impose.
Quels types d’ateliers choisissent la scie à fil diamanté vertical CNC ?
Cette machine est retenue principalement par :
Ateliers pierre de petite et moyenne taille
Usines de démarrage
Ateliers spécialisés dans pierres tombales, monuments et objets décoratifs
Utilisateurs types :
Découpe pièce à pièce et non en série
Production sur mesure : logos, lettrages, croix, formes décoratives...
Sans besoin de grosses scies à fil horizontales pour forte production
Pour ces ateliers, la scie verticale CNC garantit un investissement réduit et une flexibilité maximale face aux équipements lourds.
En quoi le contrôle CNC simplifie-t-il la découpe de pierre au quotidien ?
Le CNC permet à la machine de répéter le même tracé de découpe avec fidélité sans ajustement manuel.
En pratique cela signifie :
Des dimensions répétables d’une pièce sur l’autre
Une fidélité de forme indépendante du niveau opérateur
La permanence du motif (lettres, logos...) est assurée
Pour les ateliers de pierres tombales et objets déco, la commande CNC réduit la mise au point et assure la constance des résultats, même avec des designs variables.
Quelles sont les limites pratiques de cette scie verticale CNC ?
La machine n’est pas prévue pour la coupe en grande série ni pour des blocs de très gros volume.
Ses limites réelles sont :
Découpe pièce par pièce — pas de coupe simultanée multi-blocs
Dim. limitées au modèle LSSJ-1900-9H
Ne se substitue pas à une scie horizontale pour la découpe en masse
Le rôle approprié de cette machine reste la découpe et la mise en forme de haute précision, pas la productivité de masse.
Bien cerner cette frontière évite toute erreur de choix lors de l’achat.
Quelles vérifications avant de choisir cette machine pour votre atelier ?
Avant d’opter pour le modèle LSSJ-1900-9H, nos clients valident :
Que la hauteur de la pierre ne dépasse pas 800 mm
Que la dimension se situe dans la plage d’ébarbage 1600–1900 mm
Que la majorité des produits sont pierres tombales, monuments ou objets décoratifs, pas des dalles
Autres critères de choix :
La plupart des commandes sont-elles unitaires ou en petite série ?
La flexibilité et la personnalisation priment-elles sur le volume ?
Si ces critères reflètent le quotidien de votre atelier, cette scie verticale CNC est la solution adaptée à envisager.
