Étude de cas sur la coupe de tuyaux en béton armé à l'aide d'un fil diamanté sur portique

Aperçu du cas

• Matériau : Béton armé

• Méthode de traitement : Découpe

• Application typique : Production de tuyaux en béton de grand diamètre

• Marchés concernés : Marchés de l'infrastructure et de la construction municipale

• Objectif du traitement : Découpe stable en longueur de tuyaux en béton armé extra-longs

• Produit associé : Châssis portique à fil diamanté DINOSAW pour découpe de blocs

Contexte de production pour la coupe de grands tuyaux en béton armé

Ce cas reflète un scénario courant dans la fabrication de tuyaux en béton armé, où des tuyaux en béton extra-longs doivent être découpés en longueurs standardisées avant le transport, l'installation ou l'assemblage ultérieur.

Dans cette application, les tuyaux en béton sont lourds et de grandes dimensions, ce qui rend la manutention manuelle impraticable.

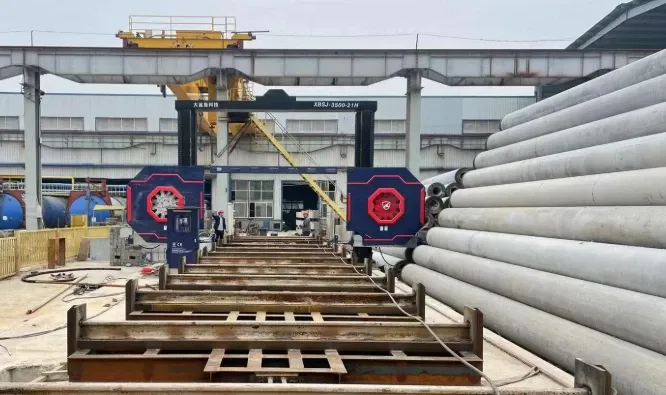

Pour permettre des opérations de coupe répétitives, les tuyaux sont placés sur des chariots montés sur rails, permettant un déplacement contrôlé avant/arrière pendant la coupe.

Ce type d'installation est largement utilisé dans les usines fournissant des systèmes de drainage et des projets d'infrastructure municipale, où la régularité et la sécurité de la manutention sont essentielles.

Pourquoi la coupe de tuyaux en béton armé extra-longs est difficile

La découpe de tuyaux en béton armé présente des défis qui vont au-delà du traitement standard du béton ou de la pierre.
Les ateliers confrontés à ce type d'applications rencontrent généralement des problèmes tels que :

• Maintenir la stabilité de la coupe sur de longues longueurs de tuyau

• Obtenir des longueurs de segments constantes d'un lot à l'autre

• Gérer l'armature en acier intégrée dans le béton

• Empêcher le déplacement du tuyau pendant la coupe en raison du poids et de l'inertie

• Coordonner les opérations de coupe avec les systèmes de manutention sur rails

Ces défis s'accentuent à mesure que le diamètre et la longueur du tuyau augmentent.

Retours d'atelier sur l'opération de coupe

Qu'est-ce qui rend la coupe de tuyaux en béton armé extra-longs particulièrement difficile ?

Lorsqu'on travaille sur des tuyaux en béton armé de cette longueur, la stabilité globale devient la préoccupation principale sur le site de production.
Même un léger mouvement pendant la coupe peut affecter l'alignement, surtout lorsque la longueur uniforme des segments est requise pour l'installation ou l'empilage en aval.

La présence d'une armature en acier interne ajoute une complexité supplémentaire, car les conditions de coupe peuvent varier selon les sections du tuyau traversées.

Pourquoi un fil diamanté sur portique est-il adapté à ce type de coupe ?

Dans les environnements de production de grands tuyaux en béton, les systèmes à fil diamanté sur portique sont couramment utilisés car ils peuvent couvrir des pièces de grandes dimensions tout en maintenant un chemin de coupe contrôlé.
Cette configuration permet au système de coupe de rester stable tout en s'adaptant au diamètre et à la longueur totale des tuyaux en béton armé.

Dans ce cas, la solution à fil diamanté sur portique fournie par DINOSAW a offert une plage de travail suffisante et une rigidité structurelle adaptée à la découpe répétée de tuyaux extra-longs.

Sur quoi les opérateurs se concentrent-ils le plus pendant la coupe ?

Pendant la coupe, les opérateurs portent une attention particulière au positionnement du tuyau sur le chariot monté sur rails.
S'assurer que le tuyau est parfaitement stabilisé avant de commencer la coupe est essentiel, en particulier lorsque le chariot est déplacé pour positionner les coupes successives.

Maintenir un mouvement de coupe fluide et continu est également important, surtout lors du passage à travers les sections renforcées du tuyau, où des variations soudaines de charge peuvent survenir.

Comment juge-t-on la qualité de coupe acceptable en pratique ?

D'un point de vue production, la qualité de coupe est jugée acceptable lorsque les segments de tuyau sont séparés proprement et conservent une longueur constante d'un lot à l'autre.
Il est tout aussi important de pouvoir manipuler et déplacer les segments découpés en toute sécurité, sans nécessiter de reprises supplémentaires.

Ces critères sont couramment utilisés dans la fabrication de tuyaux en béton armé pour garantir la compatibilité avec les exigences de manutention et d'installation en aval.

À qui s'adresse ce cas

Ce cas concerne particulièrement :

• Les fabricants produisant des tuyaux en béton armé de grand diamètre ou extra-longs

• Les fournisseurs d'infrastructures impliqués dans les projets de drainage et de canalisations municipales

• Les ateliers utilisant des systèmes sur rails pour la manutention de composants en béton de grande taille

• Les sites évaluant les solutions à fil diamanté sur portique de DINOSAW pour la découpe de tuyaux

Si vous découpez des tuyaux en béton armé en longueurs standardisées et recherchez une approche stable et répétable, ce cas constitue une référence pratique.
