Débiteuse à pont pour pierre naturelle et béton

Le système de commande PLC (Automate Programmable Industriel) constitue le cœur technologique de notre débiteuse à pont, offrant des avantages majeurs aux professionnels du travail de la pierre :

Personnalisation complète des paramètres : Vous pouvez définir précisément le nombre de coupes, l’épaisseur à usiner, la profondeur de coupe et la vitesse d’avance selon chaque projet ;

Fonctionnement autonome : Une fois programmés, les paramètres permettent à la machine d’exécuter l’usinage sans surveillance jusqu’à la fin du cycle, optimisant ainsi l’allocation de vos ressources ;

Précision constante : Le système maintient des spécifications rigoureuses pour chaque pièce découpée, assurant une parfaite uniformité dimensionnelle en usinage en série ;

Interface ergonomique : Le panneau d’interaction homme-machine intuitif rend accessibles tous les cycles complexes, quel que soit le niveau de l’opérateur ;

Réduction des erreurs : La gestion automatisée des cycles limite les erreurs humaines lors des opérations de coupe critiques, minimisant pertes matière et retouches.

Ce contrôle intelligent permet de passer de procédés exigeants en main d’œuvre à une fabrication pilotée avec une maîtrise absolue, augmentant considérablement la productivité tout en maintenant des standards qualité exceptionnels.

Le dispositif de positionnement au laser infrarouge constitue un système d’alignement de grande précision, renforçant nettement la qualité et la justesse des découpes sur notre débiteuse à pont. Ce dispositif innovant fonctionne selon le principe suivant :

Traçage précis : L’appareil projette une ligne de repère visible sur la pierre, indiquant avec exactitude la trajectoire de la lame de coupe ;

Alignement parfait de la lame : Ce guide visuel garantit un positionnement optimal de la lame diamant avant chaque cycle, éliminant ainsi tout risque de décalage ;

Contrôle en temps réel : Pendant les opérations, le système fournit un retour visuel permanent pour vérifier l’exactitude de la découpe ;

Prévention des erreurs : En validant l’alignement avant l’usinage, le système évite les pertes coûteuses sur des matériaux haut de gamme ;

Résultat constant : La répétabilité de l’alignement permet d’obtenir des découpes identiques, indispensable pour les ouvrages nécessitant des assemblages assortis.

Cette technologie travaille en synergie avec le pilotage PLC et le système de division par encodeur, afin d’atteindre une précision dimensionnelle optimale. Pour votre atelier, cela se traduit par une finition supérieure, moins de rebut et une satisfaction client accrue grâce à un usinage impeccable.

Le système de division par encodeur constitue une technologie de haute précision, garantissant une exactitude dimensionnelle irréprochable lors de la découpe de la pierre en plusieurs éléments. Son fonctionnement repose sur les points clés suivants :

Encodeur rotatif ultra-précis : Ce composant relève la position exacte de la lame à chaque instant de la découpe ;

Suivi numérique de la position : Le système mesure et contrôle en continu le déplacement de la tête de coupe, assurant la rigueur dimensionnelle ;

Compensation automatique : Les ajustements en temps réel corrigent toute dérive mécanique ou à-coup de mouvement durant la production ;

Paramètres de division programmables : Vous définissez les cotes exactes pour chaque coupe, exécutées ensuite avec constance absolue ;

Stabilité renforcée : La boucle de rétroaction de l’encodeur optimise la stabilité globale de la machine en éliminant tout risque de dérive ou d’accumulation d’erreurs lors des productions longues.

Ce système avancé est particulièrement déterminant pour les applications nécessitant des lots parfaitement identiques : fabrication de pierres tombales, panneaux dimensionnels ou éléments architecturaux appariés. Il garantit, pour chaque usinage, le respect intégral du cahier des charges, limitant le gaspillage et supprimant quasiment les reprises manuelles.

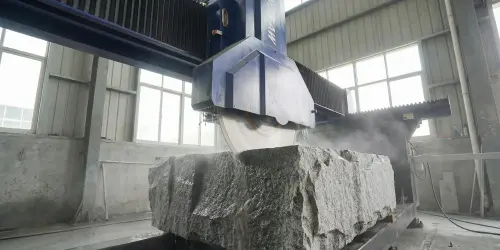

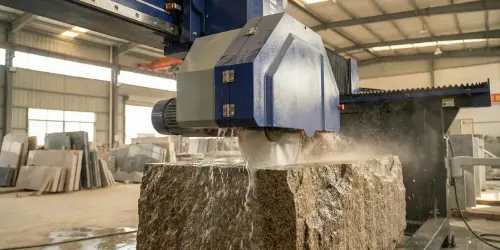

Cette débiteuse à pont est spécifiquement développée pour l’usinage de pierres de moyenne à forte épaisseur, avec une hauteur de coupe maximale de 680 mm équipée d’une lame de 1600 mm. Cette capacité s’adapte parfaitement à :

• La fabrication de monuments funéraires, nécessitant des épaisseurs substantielles ;
• La production de dalles pierre dimensionnelles à épaisseur régulière ;
• Le façonnage de bordures et d’éléments architecturaux ;
• Les blocs et panneaux standards du bâtiment.

Le système hydraulique robuste offre un contrôle précis de la hauteur sur l’intégralité de la plage disponible, tandis que la commande PLC vous permet de définir la profondeur de coupe pour chaque projet. Cette configuration répond aux exigences des professionnels spécialisés dans le funéraire, l’architecture et la construction lorsque des épaisseurs importantes sont requises.

La Débiteuse à pont Dinosaw Machine intègre des fonctions ergonomiques facilitant la prise en main, y compris pour les opérateurs novices en équipements CNC. L’interface tactile intuitive utilise des méthodes de programmation visuelle avec une bibliothèque de modèles intégrée pour les cycles courants.

Un nouvel opérateur atteint habituellement une maîtrise opérationnelle des fonctions de base après 2 à 3 jours de formation. Pour les applications avancées, nos machines intègrent une aide contextuelle et des guides pas à pas à l’écran.

Le système de commande est également doté de protocoles de sécurité évitant les erreurs susceptibles d’endommager la matière ou la machine. Aucune compétence de programmation ou expérience préalable en CNC n’est requise, notre interface brevetée s’articulant autour des flux métiers concrets de la taille de pierre, non de concepts abstraits.

Nous assurons une formation détaillée lors de l’installation et un support continu par notre équipe technique, afin que vos opérateurs exploitent pleinement les capacités de la machine, quel que soit leur niveau initial.

La sélection entre cette Débiteuse à Pont PLC et un système CNC multi-axes dépend de vos besoins précis en production :

Optez pour cette Débiteuse à Pont PLC si :

• Votre production concerne majoritairement des coupes droites et des chanfreins à 45° sur des matériaux épais ;
• Vous usinez des éléments de hauteur moyenne (jusqu’à 680 mm avec lame 1600 mm) ;
• Vous fabriquez des produits standardisés tels que des dalles dimensionnelles, pierres tombales ou bordures ;
• Vous recherchez un volume de production élevé avec une utilisation simplifiée ;
• La rapidité opérationnelle et la rentabilité sont prioritaires ;
• Votre activité cible le monument ou la dalle de forte épaisseur professionnelle.

Préférez une Débiteuse à pont CNC 4 ou 5 axes pour :

• Les plans de travail de cuisine, vasques de salle de bain, découpes d’éviers ;
• Les découpes courbes, profilages ou formes complexes ;
• Le traitement de matériaux fins avec des détails précis ;
• Les capacités de coupe multidirectionnelle ;
• La réalisation d’ouvrages 3D ;
• Les projets sur-mesure nécessitant une flexibilité maximale.

De nombreux ateliers conjuguent les deux machines, la version PLC étant dédiée au débit intensif de pierres tombales et dalles épaisses, la CNC prenant en charge les travaux spéciaux exigeant plus d’axes de mouvement.

La Débiteuse à pont Dinosaw Machine prend en charge plusieurs configurations de diamètres de lame pour répondre à vos besoins spécifiques :

• QSZQ-1200 : diamètre de lame maximal 1200 mm ;
• QSZQ-1400 : diamètre de lame maximal 1400 mm ;
• QSZQ-1600 : diamètre de lame maximal 1600 mm.

Un diamètre supérieur offre une profondeur de coupe accrue. Avec une lame de 1600 mm, la machine atteint sa hauteur de coupe maximale de 680 mm, parfaitement adaptée à la réalisation de monuments et de blocs de grande dimension.

Les exigences en puissance dépendent de la configuration du modèle :

• QSZQ-1200 : Moteur principal 22 kW, Puissance totale 27 kW ;
• QSZQ-1400 : Moteur principal 30 kW, Puissance totale 37 kW ;
• QSZQ-1600 : Moteur principal 30 kW, Puissance totale 37 kW.

Le moteur principal entraîne la lame de coupe, tandis que la puissance totale inclut tous les systèmes auxiliaires tels que le mécanisme hydraulique de levage, la rotation de la table et les systèmes de refroidissement. Nous vous recommandons de consulter notre équipe technique afin de vérifier que l’infrastructure électrique de votre entreprise peut supporter le modèle sélectionné.

La Débiteuse à pont Dinosaw Machine propose des configurations flexibles pour la rotation de table :

• Rotation à 90° : Configuration standard pour la plupart des opérations de coupe ;
• Rotation à 360° : Capacité de rotation complète pour les coupes multi-angles complexes.

Les dimensions de la table sont de 3000 mm × 2000 mm sur tous les modèles, offrant un espace de travail suffisant pour les grandes dalles de pierre. Le système de rotation est contrôlé avec précision et intégré au système PLC pour le positionnement automatisé lors de l’usinage en série.

Trois systèmes interviennent : moteurs principaux de 22–30 kW combinés à une course de levage hydraulique de 850–950 mm pour la puissance de coupe, levage hydraulique avec colonnes guides massives pour un avancement régulier, et transmission par galets et guides linéaires immergés dans l’huile pour assurer la fluidité des mouvements sous charge. La division à base d’encodeurs avec calibrage laser infrarouge garantit ensuite l’alignement de chaque coupe successive sur la référence du brut, ce qui préserve la planéité sur les sections épaisses.

Ils répondent à des tâches de production différentes. Une débiteuse à pont pour plans de travail optimise la découpe de dalles pour cuisines et salles de bain — épaisseur modérée, fréquence élevée, la disposition imbriquée des feuilles. Le QSZQ est une débiteuse lourde pour pierre épaisse : hauteur de coupe de 680 mm, structure à coupe profonde et cycles PLC sans surveillance pour bruts de monuments, bordures et éléments architecturaux. Si votre activité porte sur des bruts épais ou la pierre de construction plutôt que sur les plans de travail, le QSZQ est la classe de machine adaptée.

Oui — c’est le principe de la commande PLC « programmer puis partir ». Vous saisissez une seule fois les dimensions de coupe et les paramètres de cycle ; la machine réalise ensuite automatiquement les coupes répétées, en incluant la rotation de la table entre chaque face. Un seul opérateur peut gérer plusieurs tâches tandis que les cycles longs de monuments ou de dalles épaisses s’enchaînent — c’est également ce qui permet un gain de productivité d’environ 15 % par rapport à la découpe conventionnelle surveillée.
