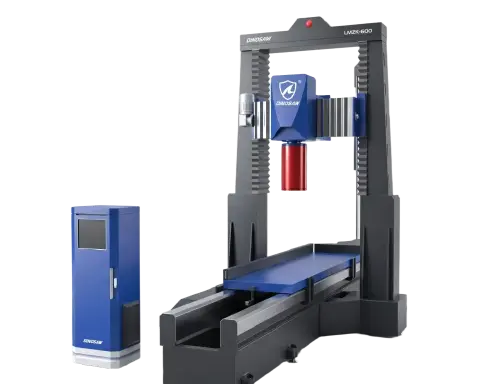

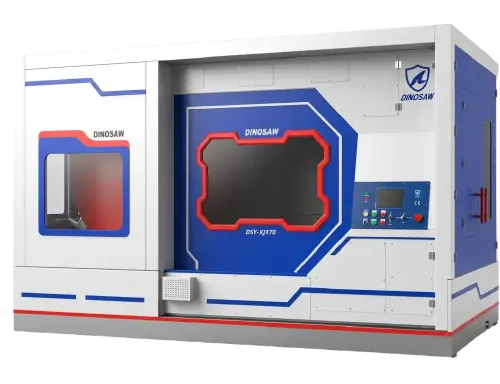

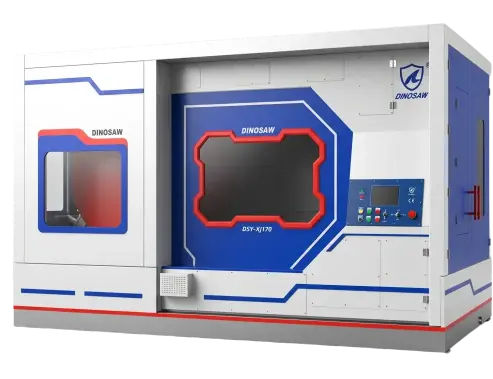

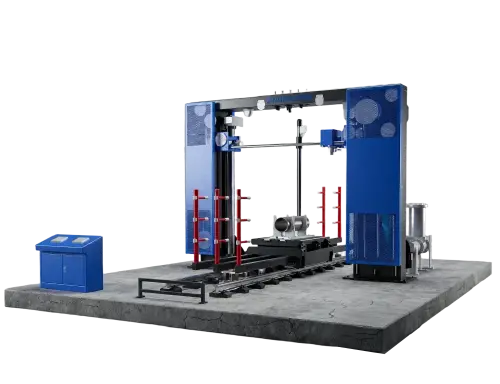

Точная CNC Алмазно-канатная пила

Алмазно-канатная резка — это промышленный процесс, использующий металлический канат (диаметром 0,35-1 мм), покрытый алмазными частицами, для нарезки твёрдых материалов. Процесс основан на физическом абразивном воздействии алмазных частиц на поверхность заготовки.

Наша CNC Алмазно-канатная пила использует технологию фиксированного абразива, при которой алмазные частицы электрохимически закрепляются на сердечнике каната. Такая конструкция обеспечивает стабильную производительность резки при скоростях до 84 м/с и контролируемом натяжении. Система точно режет материалы с твёрдостью от 1 до 9 по Моосу, поддерживая высокую точность размеров.

Ключевые технические преимущества: меньшие потери материала по сравнению с традиционными методами, хорошее качество поверхности сразу после резки и минимальные термические повреждения благодаря точному охлаждению при высокой скорости работы.

Наш промышленный CNC алмазно-канатный станок предназначен для обработки материалов с твёрдостью от 1 до 9 по шкале Мооса с индивидуальными параметрами для каждой категории:

• Полупроводниковые материалы: кремний (7 по Моосу), карбид кремния (9,5 по Моосу), арсенид галлия (4,5 по Моосу)

• Оптические материалы: сапфир (9 по Моосу), кварцевое стекло (7 по Моосу), оптическое стекло (5-6 по Моосу)

• Углеродные материалы: графит (1-2 по Моосу), углерод-углеродные композиты (3-4 по Моосу)

• Современная керамика: оксид алюминия (9 по Моосу), оксид циркония (8,5 по Моосу), нитрид алюминия (8 по Моосу)

• Пьезоэлектрические материалы: пьезокерамика PZT (6-7 по Моосу), ниобат лития (5-6 по Моосу)

• Магнитные материалы: неодим-железо-бор (NdFeB) (Hv 550-650) и другие магниты из редкоземельных элементов

• Драгоценные камни: нефрит (6-7 по Моосу), элитные камни (3-7 по Моосу), кристалл (7 по Моосу), мрамор (3-4 по Моосу)

Система автоматически подбирает параметры резки (скорость каната, натяжение, подачу) в зависимости от свойств материала, обеспечивая оптимальное качество поверхности и точность размеров для каждого типа.

Наша система алмазно-канатной резки обеспечивает отраслевую точность:

• Точность позиционирования: <0,1 мм по всей рабочей зоне

• Качество поверхности: гладкая поверхность без следов от каната

• Ширина пропила: зависит от диаметра каната (0,35-1 мм)

Такая точность достигается благодаря сервоприводной системе натяжения каната, жёсткой конструкции станка и продвинутому CNC-управлению. Для материалов, таких как кварцевое стекло и оптические компоненты, мы стабильно достигаем отличной плоскостности. Для полупроводниковых задач поддерживается равномерная толщина по всей длине реза. Наша технология даёт значительно лучшие результаты по сравнению с традиционными методами, обеспечивая превосходное качество поверхности без следов от каната, часто требующее минимальной доработки.

Для твёрдых и хрупких материалов алмазно-канатная резка имеет существенные преимущества перед традиционными шламовыми методами:

• Скорость резки: алмазный канат режет материалы в 2-3 раза быстрее, чем шламовая резка

• Эффективность материала: потери материала на 30-40% ниже благодаря более тонкому пропилу (0,4-1,1 мм против 1,5-3,0 мм)

• Качество поверхности: лучшее качество (Ra 0,2-0,8 мкм против 1,0-2,5 мкм) и меньше микротрещин

• Экологичность: значительно меньше отходов шлама и загрязнения

Хотя шламовая резка дешевле по инструменту, алмазно-канатная резка обеспечивает гораздо более низкую общую стоимость владения благодаря высокой скорости, качеству, меньшей доработке и лучшему выходу материала. Преимущество по окупаемости особенно заметно для ценных материалов, таких как кварцевое стекло, сапфир и техническая керамика.

Сравнивая алмазно-канатную и лазерную резку для твёрдых материалов, можно выделить несколько ключевых различий при выборе технологии:

• Совместимость материалов: алмазный канат работает с более широким спектром материалов (1-9 по Моосу), тогда как лазер плохо режет сильно отражающие материалы, например, медь и алюминий

• Термическое воздействие: алмазный канат практически не вызывает зон термического влияния, сохраняя свойства материала; лазерная резка создаёт значительное тепло (1000-1500°C), способное изменить характеристики материала

• Толщина резки: алмазный канат эффективно режет толстые материалы (до метров), сохраняя точность; эффективность лазера резко падает с увеличением толщины

• Качество поверхности: алмазный канат обеспечивает поверхность без микротрещин; лазерная резка часто требует дополнительной обработки

• Эксплуатационные расходы: алмазный канат требует больших вложений на старте, но ниже по текущим расходам благодаря лучшему выходу материала и энергоэффективности

Для точной резки твёрдых материалов, таких как кварц, сапфир и техническая керамика, алмазно-канатная технология обычно обеспечивает лучшее качество, сохранение материала и меньшие общие затраты.

Наши CNC алмазно-канатные станки разработаны для простого управления, даже для операторов с минимальным опытом. Система включает:

• Интуитивный сенсорный интерфейс с предустановленными параметрами материалов

• Однокнопочное управление для стандартных задач резки

• Автоматическое натяжение каната и контроль подачи

• Самодиагностику для предупреждения о необходимости обслуживания

Операторы обычно осваивают базовые навыки за 1-2 дня обучения. Для сложных профилей предусмотрено упрощённое программирование, не требующее глубоких знаний CNC. Большинство клиентов отмечают, что их сотрудники осваивают базовые операции за неделю, а сложные задачи — за две. Мы предоставляем подробные учебные материалы и удалённую поддержку для успешного внедрения в производство.

Наши алмазно-канатные станки требуют минимального обслуживания по сравнению с традиционным оборудованием. Регулярное обслуживание включает:

• Ежедневно (15 минут): осмотр каната, проверка уровня охлаждающей жидкости, удаление стружки

• Еженедельно (30 минут): смазка движущихся частей и очистка фильтрационной системы

• Ежемесячно (2 часа): полная очистка, осмотр направляющих каната и калибровка системы

• Раз в полгода (4 часа): полный профилактический сервис

Алмазный канат обычно требует замены после 50-200 часов резки, в зависимости от твёрдости материала и параметров резки. Система самодиагностики контролирует критические узлы и заранее предупреждает оператора о необходимости обслуживания. Большинство клиентов поддерживают более 95% времени работы при таком графике, а расходные материалы (канат, охлаждающая жидкость, фильтры) обычно составляют 5-8% эксплуатационных расходов. Мы предоставляем полное обучение по обслуживанию и удалённую диагностику для минимизации простоев.

Алмазно-канатная резка существенно повышает производительность по ряду показателей:

• Сокращение цикла: обработка на 50-70% быстрее по сравнению с традиционными методами

• Однопроходная резка: многие материалы требуют всего одной операции с минимальной доработкой

• Многоосевые возможности: выполнение сложных форм за одну установку, сокращая время обработки

• Повышенная надёжность: среднее время работы 95%+ при минимальных требованиях к обслуживанию
