Máquina automática para corte de bordillos | Cortadora de bordillos

La línea se ha diseñado para bordillos rectos y estandarizados utilizados en proyectos municipales e infraestructuras.

Los productos típicos incluyen:

• bordillos para carreteras

• bordillos para aceras e isletas peatonales

• bordillos para estacionamientos y medianas de tráfico

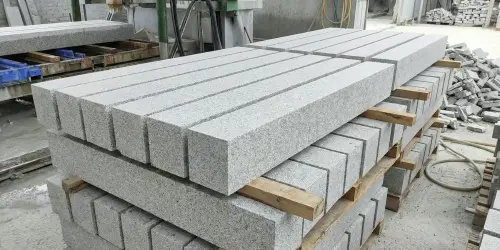

• bordillos rectangulares de anchura, altura y largo constantes

Se centra en perfiles uniformes y repetibles, no en productos decorativos o con formas curvas. Así, resulta idónea para el suministro a obras públicas, contratistas y proyectos de infraestructura que requieren lotes de gran volumen con precisión dimensional.

La línea permite procesar granito, mármol, arenisca, basalto, caliza y cuarcita, además de hormigón, productos de cemento y piezas de piedra artificial.

Desde la perspectiva estructural:

• La máquina de despiece opera con 12 × 1200 mm de discos, accionados por un motor de 22 kW

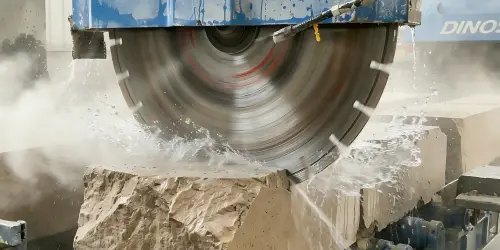

• La máquina de corte lateral utiliza un disco de 1200 mm con potencia de 55–75 kW

Esta configuración permite cortes estables en materiales blandos (arenisca, caliza) y en materiales duros (granito, cuarcita), así como productos cementosos habituales en pavimentación de carreteras.

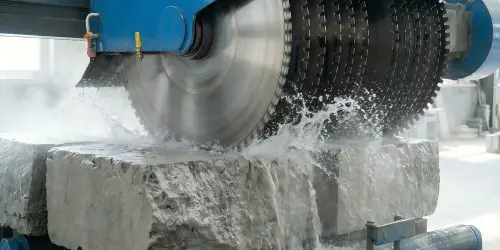

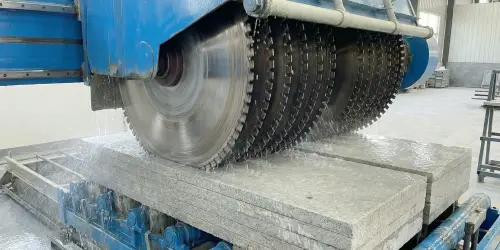

El sistema multilámina incrementa la productividad al realizar cortes simultáneos de varias tiras de bordillo a partir de un mismo bloque, en una sola pasada.

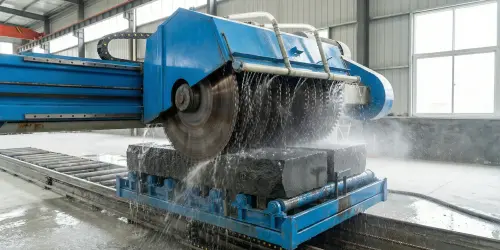

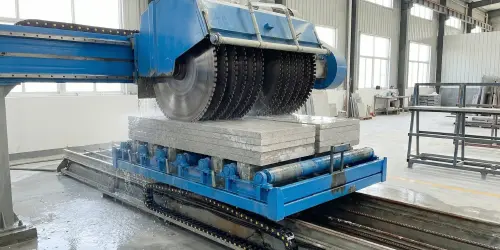

Con 12 discos montados en la LYFP-1200, secciona un bloque completo en múltiples piezas para bordillo de forma instantánea. Así se reduce:

• el número de ciclos de corte por bloque

• los tiempos muertos entre cortes

• las manipulaciones manuales entre procesos

En comparación con sistemas monodisco que sólo procesan una pieza en cada ciclo, este método permite un ritmo continuo y soporta producciones típicas de 30–35 m³ en 24 horas bajo condiciones estables de trabajo.

La estabilidad dimensional en ancho y largo se asegura mediante dos etapas específicas, cada una dedicada a una dimensión concreta.

• El control de ancho se realiza durante el despiece, utilizando separación fija de discos y posicionamiento láser en la máquina multilámina

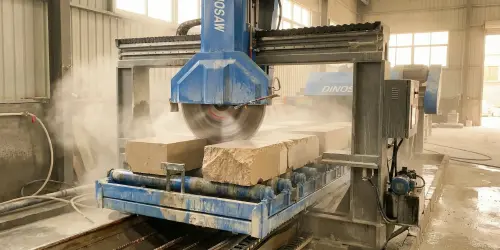

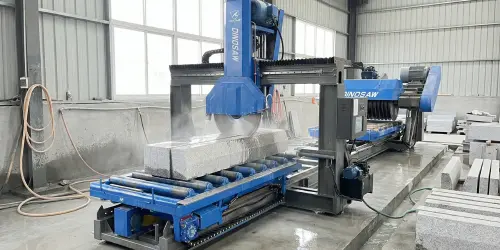

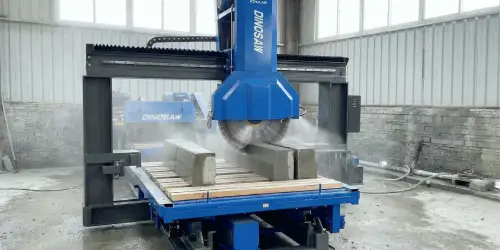

• El control de largo se ejecuta en el corte lateral, mediante medición automatizada en la cortadora lateral LYQB-1200

Dado que la transferencia entre estaciones se realiza sobre transportadores de rodillos hidráulicos, no es necesario reubicar manualmente los bloques entre cortes de ancho y largo. Esto minimiza los errores acumulados y mantiene la coherencia dimensional en grandes volúmenes de producción.

El tamaño máximo de corte admitido por ambas máquinas es de 2500 × 1800 × 450 mm, lo que define los límites superiores tanto para bloques como para bordillos.

Esta línea funciona con un alto grado de automatización de procesos, sin llegar a una automatización ciega.

Desde el despiece inicial al corte lateral, la transferencia de materiales se realiza mediante un sistema transportador de rodillos hidráulicos que conecta ambas máquinas automáticamente. Tras posicionar el bloque en la estación de despiece, los bordillos recorren todo el proceso sin necesidad de levantamiento ni reubicado manual reiterados.

El operario principalmente:

• carga los bloques en bruto

• configura los parámetros de corte en el PLC

• supervisa la operación

No es necesario medir manualmente ni reposicionar los bordillos entre máquinas, que es donde suelen generarse la mayoría de inconsistencias en líneas semiautomáticas.

En condiciones normales, basta un operario por turno para operar la línea.

Al estar el corte, la transferencia y el acabado integrados en un solo flujo, el operador no necesita manipular cada bordillo manualmente entre fases. Esto reduce drásticamente la demanda de mano de obra respecto a los sistemas tradicionales, donde se requieren varios trabajadores para mover, medir y recortar piezas.

Para fábricas con mayor capacidad o si se busca máxima productividad, pueden asignarse más personas para la gestión de bloques en bruto o el apilado final, pero la línea en sí está concebida para minimizar la intervención directa del personal.

La instalación resulta rápida gracias al diseño integral y sin necesidad de cimientos.

Habitualmente:

• colocación del equipo

• conexión eléctrica

• ajuste de agua y lubricación

• formación básica al personal

pueden completarse en una sola jornada laboral.

A diferencia de líneas convencionales para bordillos, que requieren cimentaciones de hormigón y varios días de curado, este sistema se instala, ajusta y arranca la producción en muy poco tiempo. Si después se requieren cambios en la distribución de la nave, este equipamiento permite su recolocación de forma sencilla.

Los requisitos de mantenimiento resultan relativamente sencillos y se centran en inspecciones rutinarias más que en servicios complejos.

Las tareas habituales incluyen:

• Inspección y limpieza diaria de discos

• Verificación de sistemas de lubricación y refrigeración

• Inspección periódica del sistema hidráulico

El diseño robusto del husillo y la estructura de fundición se han previsto para trabajo continuo, minimizando paradas inesperadas. Los costes de operación dependen principalmente del consumo de los discos y la electricidad, pero el formato de un solo operador y el flujo continuo de trabajo permiten mantener los costes globales por debajo de los sistemas con múltiples máquinas y alta demanda de mano de obra.

Esta línea de producción se adapta especialmente a fábricas que:

• Producen altos volúmenes de bordillos rectos

• Abastecen a proyectos municipales, de infraestructuras o de obras públicas

• Requieren estabilidad dimensional en largos periodos de producción

• Buscan reducir la dependencia de mano de obra y la manipulación manual

No se ha pensado para piedra decorativa, perfiles curvos ni lotes pequeños personalizados. Su máxima ventaja reside en la estandarización, capacidad y repetibilidad, lo que la convierte en la mejor opción para productores de bordillos medios y grandes.

La matemática es directa: una máquina de un solo disco requiere una pasada por cada tira de bordillo, de modo que un bloque para diez tiras implica diez pasadas y manipulación entre cada una. El modelo LYFP-1200 con doce discos corta todas las tiras en una sola pasada: una configuración, un ciclo, una operación de manipulación. Esa ventaja se amplifica a lo largo del turno: menos pasadas significan menor exposición del disco por bloque, mayor uniformidad en el espesor de las tiras porque todos los discos trabajan bajo las mismas condiciones y el operador queda liberado de mediciones y reposicionamientos repetitivos. Para pedidos voluminosos de bordillos, la línea multilámina marca la diferencia entre cotizar competitivamente o perder la licitación por coste productivo.

Esta línea produce bordillos rectos y dimensionados — realiza el corte y acabado de cantos para perfiles estándar de carretera. Para bordillos curvos, piezas con radio o elementos de carretera modelados se requiere una geometría de corte diferente: la máquina CNC de sierra de hilo para bordillos traza curvas programadas a través de la piedra sin moldes, siendo la opción adecuada para esa familia de productos. Muchas fábricas de bordillos operan ambos sistemas: la línea para productos rectos en volumen y la sierra de hilo para curvas y formas especiales, compartiendo la preparación de bloques desde la misma cortadora principal.

La decisión depende de tres factores. Primero, los equipos existentes: si ya dispone de una estación de corte de cantos eficiente, con la sola máquina de corte en tiras LYFP-1200 incrementará su producción de tiras, incorporando la lógica de línea en una etapa posterior. Segundo, la manipulación: la línea completa resulta rentable cuando el material pasa directamente del corte de tiras al acabado de cantos; si actualmente traslada los bloques por grúa entre máquinas independientes, la segunda estación completa el flujo que falta en su planta. Tercero, el volumen: por debajo de un nivel diario de producción donde el corte de cantos no es el cuello de botella, la cortadora de tiras puede ser suficiente; por encima, la unidad específica de acabado evita frenar toda la línea por saturación en los cantos. Comparta su listado de equipos actuales y el objetivo diario con DINOSAW, y la conveniencia de línea o estación se determina por balance, nunca por preferencia.

Cuatro conjuntos de datos definen la configuración de la línea: las dimensiones de los bloques en bruto (largo, ancho y alto según se reciben de cantera o proveedor), que determinan la capacidad de la mesa y altura del disco; las secciones finales de los bordillos (ancho, alto, largo por tipo de producto), que fijan el espaciamiento de los discos y el programa de corte de cantos; las clases de piedra (granito, basalto, caliza o mezclas), que definen la especificación del disco y la potencia requerida; y el volumen diario por producto, que indica si la línea necesita ambas estaciones a plena capacidad. Envíe estos datos en su consulta, y recibirá la oferta con la línea configurada en vez de una especificación genérica; con la misma información, DINOSAW le indicará qué formatos de bordillo optimizan el aprovechamiento de los bloques disponibles.
